2025.7.26更新：

新增54L15串口硬件介绍

新增串口增强接收（Enhanced RX）的介绍。不再推荐使用PPI+Timer的形式进行接收数据计数。

增加全新的串口例程代码并上传GitHub

2025.5.5更新：

增加了对串口硬件的介绍

增加串口API更详细的介绍与图示

1. 前言

之前写了一篇详细的博文，详细介绍了Zephyr设备树（DeviceTree）的语法和Zephyr驱动模型的原理。但有些读者反馈，内容还是比较泛且杂，只感觉多了一些新的语法和规则，没有感受到这设备树和驱动模型的意义所在，希望能够结合实例来讲解。

今天本文就通过串口这样一个最常见的外设，来实际感受一下Zephyr的驱动模型。本文将会以nRF Connect SDK中zephyr/samples/hello_world例程为基础。分别添加串口、USB CDC ACM、低功耗串口的功能。采用完全相同的应用层代码，只需要修改config和dts即可切换。

2. Hello world解析—printk如何输出

开发板我选择nRF52840DK。首先以zephyr/samples/hello_world例程为模板，创建一个新工程，我在这里把工程命名为learning_zephyr_serial。

工程目录结构

|--src
|  |
|  `--main.c
|--CMakeLists.txt
`--prj.conf

CMakeLists.txt中先把Zephyr作为包来导入，然后把main.c添加为源码。

prj.conf目前是空的，在这里可以写一些配置用来覆盖默认的Kconfig。

例程默认没使用Kconfig菜单文件，是因为本工程太简单，没有自己的配置项，所以不需要自己的Kconfig文件。这种情况完全等价于Kconfig文件中只写了下面的内容：

source "Kconfig.zephyr"

相当于项目中只有Zephyr的菜单，可以让我们配置Zephyr系统的配置项，以及SDK中各个module的的配置项。选择板子，编译并烧录后，打开串口，reset一下，就能看到刚启动时串口输出的hello world了。

printk输出配置

很多新上手Zephyr的读者会有疑惑，这工程里几乎没什么代码，也没看到CONFIG和device tree文件，串口到底是怎么输出的？

其实，在我们选择板子时，板子就已经自带了默认的device tree和config文件。因此编译时采用的全部是板子和Zephyr系统的默认值，我们的工程中并没有对这些默认值进行修改。

我们可以在build/zephyr/目录下看到.config文件和zephyr.dts文件。这个就是项目最终编译采用的配置项和设备树。

在.config中，我们可以看到：

CONFIG_PRINTK=y

也就是启用了printk()输出的功能。

我们把这一行复制到prj.conf中（这个行为本身没有意义，因为默认就是y），然后就可以用Ctrl+鼠标左键点击这个选项，跳转到这个配置项定义的地方，就可以看到这个配置项的说明：

当然，你也可以在Kconfig GUI中找到这个配置项：

到这里，是否对“Kconfig定义了一个菜单，而prj.conf文件是对菜单中配置项的默认值进行修改”这句话有了一定的感受呢？

console设备与console驱动

根据此配置项的说明，我们知道printk()是Zephyr的一个内核服务，它可以让通过printk()函数打印的内容通过”console”输出。这里的console指的是一个设备，可以让Zephyr系统输入和输出字节流。

通过查看build/zephyr/zephyr.dts，可以看到：

/{
   ...
    chosen {
        ...
        zephyr,console = &uart0;
        ...
    };
    ...
}

在/chosen节点下，有很多属性。Zephyr系统内核的代码在运行一些功能时，并不在乎底层的硬件具体是什么，它只从/chosen节点下找到对应的硬件。只要这个硬件已经在RTOS初始化之前就被驱动程序初始化了，具有Zephyr标准外设接口，那么Zephyr内核就可以操作这个硬件。

例如，要想获得这里的console设备的DeviceTree Node ID，就可以用DT_CHOSEN(zephyr_console)。

我们自然可以联想到，可以把console换成其他串口设备，就可以让日志从其他串口输出了。这里，可以参考我的另一篇随笔《Zephyr重定向日志打印到USB串口》。

如果你只是修改设备树中的console设备，那么不管如何修改，输出日志的设备都必须是一个“串口”（在Zephyr中USB CDC ACM设备也是串口，后文会解释）。在build/zephyr/.config中，我们还可以看到：

CONFIG_UART_CONSOLE=y

原来，在当前配置下，Zephyr默认的console后端都必须是“串口”设备。

我们可以尝试把console后端改成RTT，在prj.conf中，添加：

CONFIG_UART_CONSOLE=n
CONFIG_RTT_CONSOLE=y

然后就可以看到，printk()的日志从RTT中打印出来了。

对于探究心强的读者，到这里肯定又会有疑问：为什么把console后端改成了RTT，只改了config，设备树就不用改了？

关于这个问题，我想先传达出一个观点，那就是一个系统无论使用了什么样的框架，最终一定要落实到代码。通过在NCS中全局搜索CONFIG_RTT_CONSOLE和CONFIG_UART_CONSOLE，我们最终能找到这样的一个文件，${NCS}/zephyr/drivers/console/CMakeLists.txt：

...
zephyr_library_sources_ifdef(CONFIG_RTT_CONSOLE rtt_console.c)
zephyr_library_sources_ifdef(CONFIG_UART_CONSOLE uart_console.c)
...

console本身作为一个中间件，也是要通过驱动程序向Zephyr提供标准console API的。在这里，CMake根据不同的CONFIG配置项，添加了不同的console驱动源码进入系统之中，进行编译。

在uart_console.c中，我们明显能看到，此驱动代码需要通过device tree来找到标准的串口设备，然后调用标准的串口API来通信。

static const struct device *const uart_console_dev =
    DEVICE_DT_GET(DT_CHOSEN(zephyr_console));

而在rtt_console.c中，我们可以看到此代码不需要获取任何device tree的信息。因此，当我们选择RTT作为后端时，无论device tree中的/chosen节点中如何选择zephyr,console，对于RTT console驱动代码来说都是没有意义的。

总结

经过前面的分析，我们可以有以下结论：

首先，在Zephyr系统中有许多功能，我们可以用Kconfig的方式进行配置或裁减。

此外，Zephyr中有非常明显的“分层设计”，例如，Nordic提交nrf系列串口驱动代码，提供Zephyr标准串口API；Zephyr有console驱动代码，向更上层提供标准console API；如果console是串口驱动，它还会调用标准串口 API来把日志输出到底层串口中；由于API是标准的，因此console驱动代码并不在乎底层到底是物理串口还是USB CDC ACM设备。

前面分析了Hello world是如何通过console输出的。在Zephyr中，console主要是用来做一些字节流的传输，用来实现一些更上层的服务，例如自定义shell命令。而用户要开发自己的程序，肯定是需要自己直接操作串口，而不是用什么printf。

3. Nordic串口硬件

UART

UART是最简单的硬件串口功能。图中小正方形为对外的硬件引脚，而箭头代表串口在MCU内部的输入、输出信号。

接收：在串口接收已经使能（STARTRX）的状态下，从RX线来的数据会被放入RXD寄存器，并产生RXDRDY事件。

接收FIFO长度为6。RXD的数据被CPU读取后，立即从FIFO中把下一个数据填入RXD，并产生RXDRDY事件。（若使能流控，会在FIFO还剩4个空位时把RTS拉高以阻止对方发送）
发送：在串口发送已使能（STARTTX）的情况下，向TXD写入1个字节就会发送。发送完毕后，UART产生TXDRDY事件。

这些事件都能用来触发中断，或者作为PPI信号触发其他外设的task。

UARTE

UARTE和UART是不同的外设，但是共用了部分寄存器和电路。在使用时，这种具有相同地址的外设被称为同一个实例（Instance），不能同时使能。

他们的ENABLE寄存器地址是相同的，但是使能所用的bit不同：

UARTE (UART with EasyDMA) 功能和UART是类似的，只不过有了EasyDMA的帮助，可以自动从RAM中取出数据发出；也可以把收到的数据直接存入RAM。无需CPU参与单个字节的收发处理，提升了效率，降低了功耗。

UARTE发送逻辑

TXD.PTR填入数据在RAM中的首地址，TXD.MAXCNT填入要发送的数据长度（nRF52840最大65535，nRF52832最大255）.
使用STARTTX来启动自动的传输
传输完毕后，有ENDTX事件提示
中间每个字节的TXDRDY事件，CPU可以无视

注意：

串口的发送功能只在STARTTX和ENDTX之间有功耗，其余时间几乎不产生电流消耗

EasyDMA只能在RAM和外设之间传输数据，不能在RAM之间传输，也不能有FLASH参与。

UARTE接收逻辑

RXD.PTR填入数据首地址，RXD.MAXCNT填入要发送的数据长度（nRF52840最大65535，nRF52832最大255）.
使用STARTRX来启动自动的接收
传输完毕后（指RAM中存的数据长度已经达到了MAXCNT），有ENDRX事件提示
中间每个字节的RXDRDY事件，无需再使能中断（从而降低功耗，提高CPU效率）

特别地，RXD.PTR具有双缓存（影子寄存器）。也就是说，不用等到传输完成，只需在第一次接收开始后（RXSTARTED），就马上给RXD.PTR写入下一次要用的buffer首地址。这样下次传输时，就能立刻用上新的buffer。便于应用层实现双buffer。

注意：

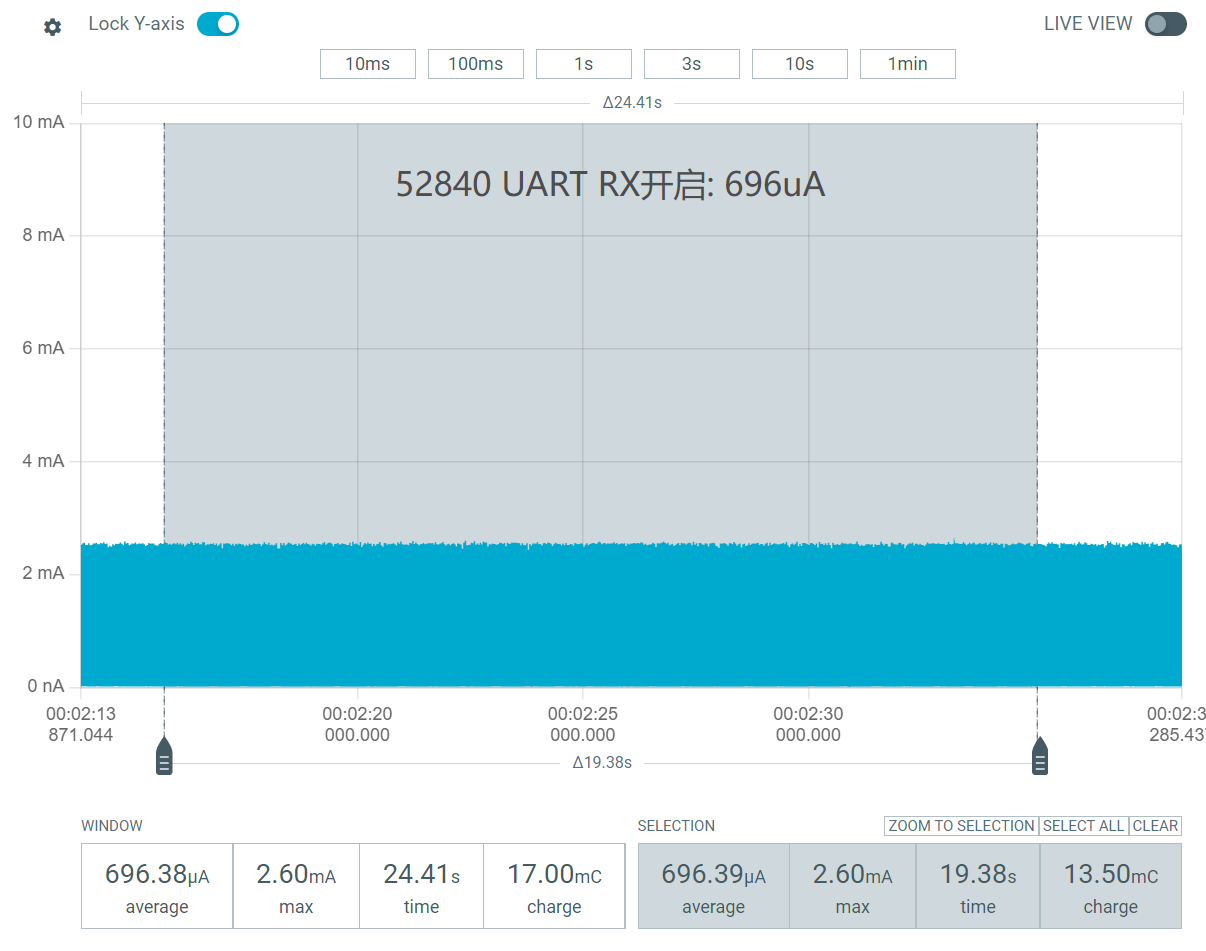

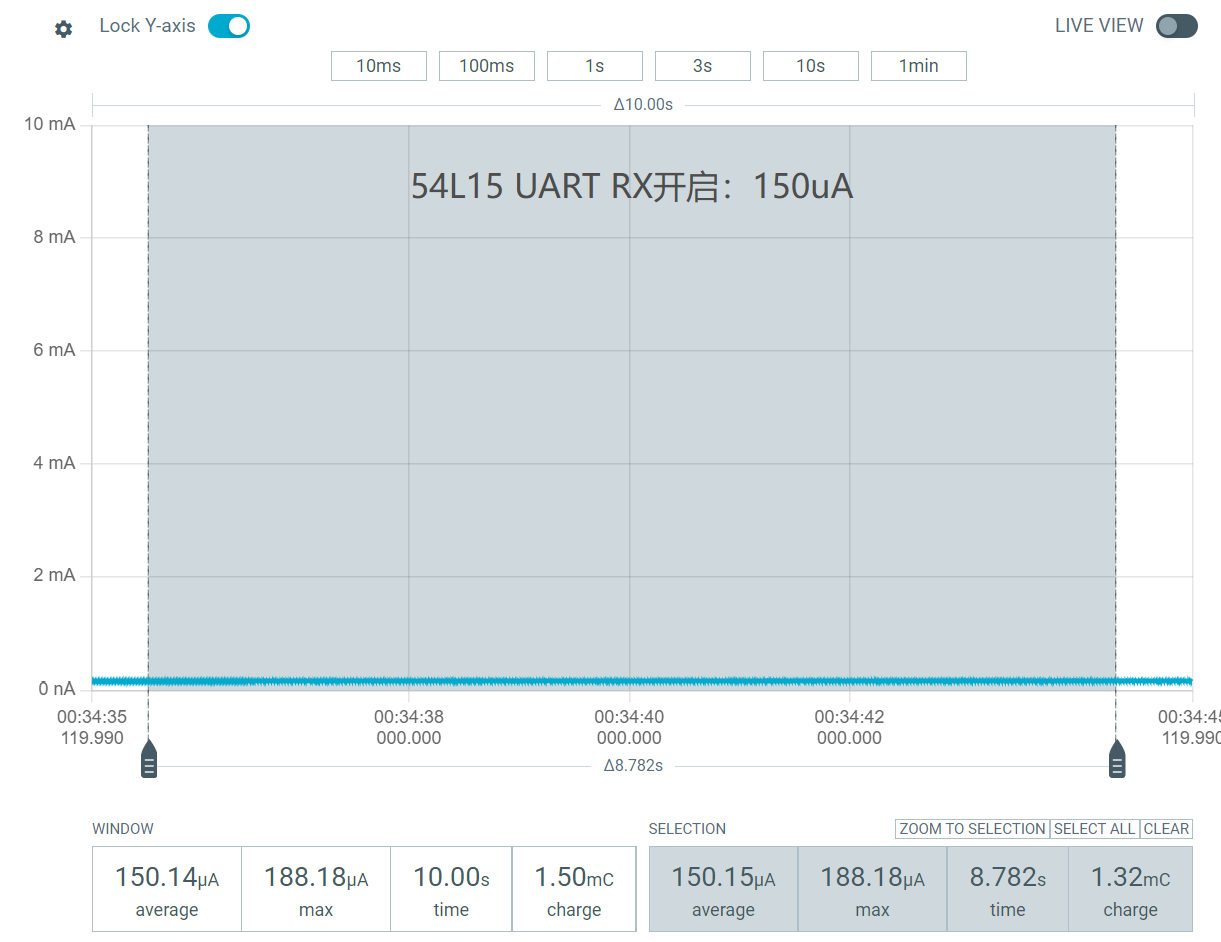

串口在接收状态（STARTRX）会有功耗，有几百uA。因此需要避免待机时一直开着RX。

UARTE只有在接收完毕（buffer满）时才会产生中断。本身没有空闲帧中断，或者说超时机制。需要其他外设辅助实现。

nRF54系列UARTE硬件新功能

以nRF54L15为例，有以下功能更新：

（1） 4Mbps串口

在默认低频时钟域（16MHz）的情况下，串口的波特率可以由寄存器设置，如下最高为1Mbps。

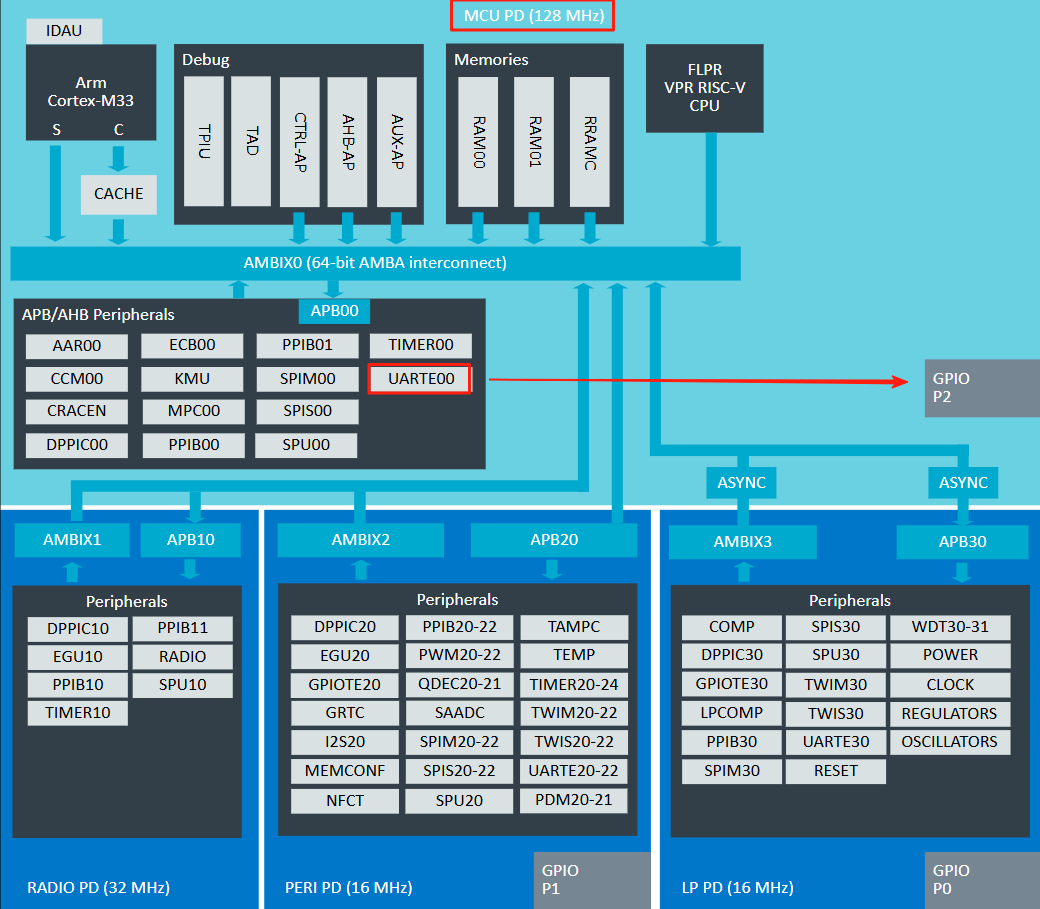

但是，nRF54L15的 UARTE00 位于MCU PowerDomain，其时钟频率为128MHz：

这时，串口的实际波特率就和寄存器中的定义不相同，实际的公式手册中已经给出。

但是我们做软件开发时无需关心这部分，因为在54L15芯片的原始设备树dtsi中：

uart00: uart@4a000 {
    compatible = "nordic,nrf-uarte";
    reg = <0x4a000 0x1000>;
    interrupts = <74 NRF_DEFAULT_IRQ_PRIORITY>;
    clocks = <&hfpll>;
    status = "disabled";
    endtx-stoptx-supported;
    frame-timeout-supported;
};

其已经指明了使用的是hfpll时钟。

然后，在最新（目前为NCS v3.0.2）的UARTE的驱动代码uart_nrfx_uarte.c中，已经自动考虑了低频时钟和高频时钟的情况：

/* When calculating baudrate we need to take into account that high speed instances
 * must have baudrate adjust to the ratio between UARTE clocking frequency and 16 MHz.
 * Additionally, >1Mbaud speeds are calculated using a formula.
 */
#define UARTE_GET_BAUDRATE2(f_pclk, current_speed)                    \
    ((f_pclk > NRF_UARTE_BASE_FREQUENCY_16MHZ) && (current_speed > 1000000)) ?	\
        UARTE_GET_CUSTOM_BAUDRATE(f_pclk, current_speed) :			\
        (NRF_BAUDRATE(current_speed) / UARTE_GET_BAUDRATE_DIV(f_pclk))

因此我们在软件上是感知不到这个差别的，只需正常配置我们需要的波特率即可。需要4M就配置current-speed = <4000000>；需要115200就配置current-speed = <115200>。

（2）支持4至9bits 帧

数据帧支持被配置为4bit ~ 9bit。

其中，当配置为9bit时，第9个bit是地址位。当其为1时，代表前8个bits是地址；当其为0时，代表前8个是数据。

且9bit模式下，只有先收到地址和ADDRESS寄存器匹配的第一个地址包时，才会接收后面的数据包。否则忽略所有收到的串口数据。

（3）帧超时中断

帧超时中断，或者说空闲帧中断，指的是：

当连续一定时间没有收到串口数据时，就认为传输已经结束
此时不再等待DMA缓冲存满，而是直接产生DMA传输完成中断
应用层可以及时把数据取出进行处理

之前的nRF52和53系列是没有这个功能的，需要操作系统软定时器进行计时，把一个timeout分成5份设定k_timer周期。如果每次软定时器到期，串口已经收到的数据量没有增长，那么就说明串口空闲了。这时由驱动层软件主动结束串口接收。这就不如nRF54系列UARTE硬件自带空闲帧超时来的方便。

只有异步串口才需要这个功能。因为阻塞和基于中断的串口都是按字节实时同步接收串口数据的。

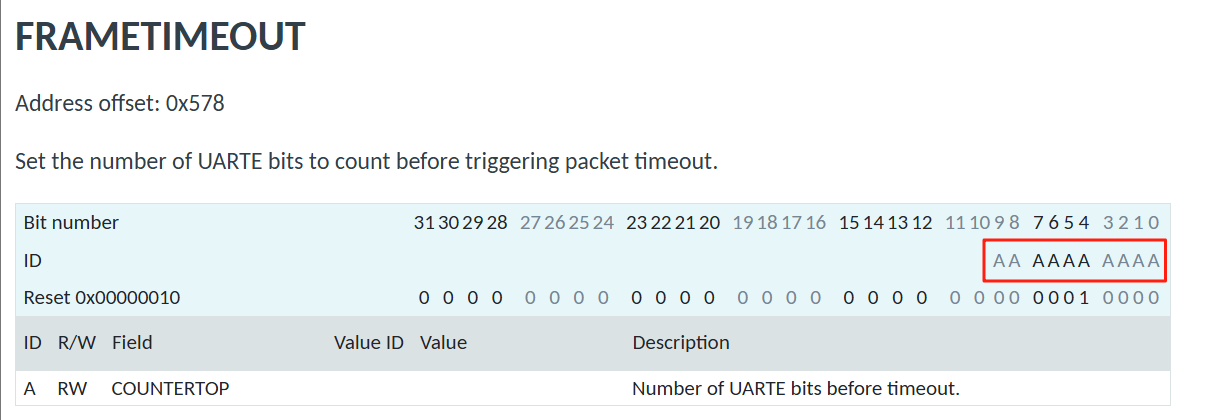

空闲帧中断最大超时时间为 2^10 - 1= 1023 bits。在115200波特率下，大约是8.88ms。而使用软定时器的方式，可以设置更长时间。

nRF54L15的设备树默认开启了空闲帧的功能：

&uart20 {
    status = "okay";
    frame-timeout-supported;
};

对于支持帧超时中断的串口外设，就直接使用这个功能即可。不要删除这个属性。

异步串口初始化时，通过uart_rx_enable(dev, buf, len, timeout)打开RX时，传入的timeout值（单位：微秒）会经过如下处理：

如果开启了空闲帧中断，则取应用层传入的 timeout 和 1023 bits 之中，取时间更短的一个，会被设置到FRAMETIMEOUT寄存器中
如果没开启空闲帧中断，则用k_timer实现此功能，超时值为函数传入的timeout

4. Zephyr标准串口API

上一节以nRF52系列的串口外设为例介绍了硬件部分，Nordic其他产品的串口基本也是一致的。

本节介绍Zephyr中的串口API。

Zephyr中的串口API分为**阻塞（Polling）、基于中断（Interrupt-driven）**、异步（Asynchronous）三种。

Zephyr串口API是一套软件接口，与硬件细节无关。除了Nordic的UART/UARTE硬件可以用这套接口，其他厂商的串口实现也可以支持这套接口。甚至我们后面会介绍到的USB虚拟串口，也支持这套接口。这里给出Zephyr标准串口API文档，供参考。

NCS中的例程太多，对于不熟悉的人来说，随便复制代码，很有可能出现：代码里用的是一种API，但CONFIG使能的却是另一种API的情况，最终导致程序无法运行。

一般来说，同一个串口实例，基于中断的和异步的API是不能同时使用的。但是阻塞的API可以和前两者中的一种混用。

阻塞

基于阻塞的API是最简单的API。

uart_poll_in()：读取时，只读一个字节。有就返回0，无就返回-1，不阻塞；
uart_poll_out()：发送时，只发一个字节。发送完毕后才返回，阻塞行为。

基于中断

首先声明，Zephyr串口API是一套软件接口，与硬件细节无关。基于中断的API只是抽象地认为有串口外设应当有发送ready中断和接收ready中断。具体如何映射到硬件？完全由厂商提供的驱动代码实现，不需要应用开发者实现。这也是USB虚拟串口也能使用这套API的原因。

NCS中，使用串口中断API的例程很多。但是它们在应用层编写callback函数的方式五花八门，与应用层本身的功能混在一起，这对于初学者来说容易抓不到重点。这也侧面说明，中断API适合添加一些应用层自定义的东西。因此我在这里总结出基于中断的API的使用流程，方便开发者结合代码进行观看。

以下为流程：

开始时，用uart_irq_callback_set()函数设置好“应用层的”中断回调函数，这个函数会在串口ISR中根据情况被串口驱动程序调用。然后，开启uart_irq_rx_enable()，使能接收。
要发送时，先准备好要发送的数据（首地址和长度），然后uart_irq_tx_enable()开启发送中断。
发生中断，进入预先设置好的回调函数时，先用uart_irq_update()更新中断状态，再用uart_irq_is_pending()判断是否有中断（以防是别处误调用了该回调函数）。再之后用uart_irq_tx_ready()和uart_irq_rx_ready()来判断是发送中断还是接收中断。
如果是接收中断，在中断里用uart_fifo_read()循环读取，每次读取1个字节（Nordic的驱动实现是只读1个字节），直到返回值为0（表示缓存里已无数据）。
如果是发送中断，说明发送器已经ready，在中断里用uart_irq_tx_fill()，把前面准备好要发送的数据传入，即可发送。

注意：

不要在中断callback里进行耗时的处理和阻塞行为。善用queue和work queue。

uart_fifo_read()和uart_fifo_fill()只能在这个中断callback函数内部调用

异步

异步API是本文介绍的重点，它带有DMA，因此可以让数据传输时，不影响CPU的运行。但是它的配置最复杂，功能最强大。

异步发送

调用uart_tx(dev, *buf, len, timeout)，给定首地址和长度即可，函数不阻塞。Timeout是给流控用的，如果输出被对方的流控阻止，自己能等待多久，如果没有流控就不用在意。

发送过程由驱动层和硬件自动处理。

发送完毕后，回调函数里会收到UART_TX_DONE事件。

注意：

注意发送数据buffer的生命周期，不能是局部变量

如果buffer的地址不属于于RAM，Nordic的驱动程序会先自动执行一个拷贝到RAM中的动作。因为硬件不支持RAM以外的地方到外设的DMA。

uart_tx这个行为是低功耗的。只要不在发送，就没有发送行为相关的功耗。无需disable串口。

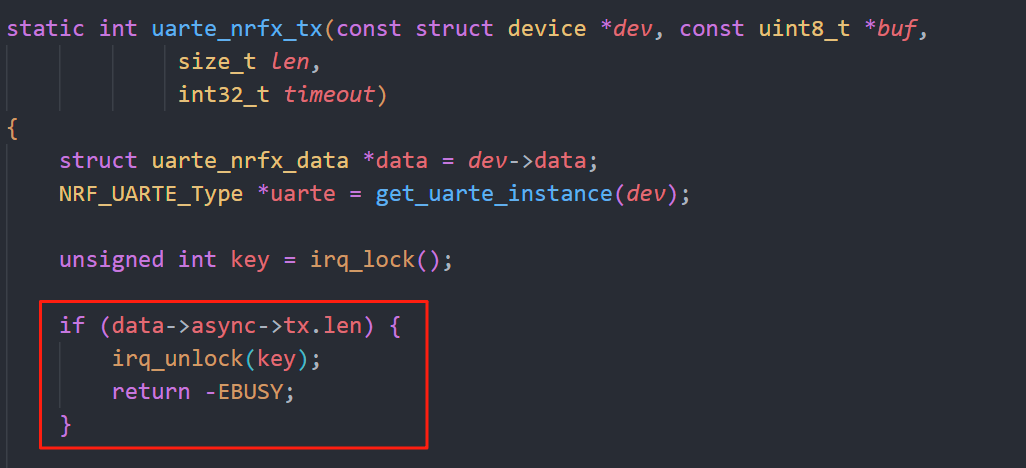

在DMA传输期间，如果再次执行uart_tx()，函数会返回-EBUSY错误码：

后续例程会展示如何实现发送缓冲线程。

异步接收

用uart_rx_enable(dev, *buf, len, timeout_us)来首次使能接收。给定Buffer和长度。Buffer收满以后会产生UART_RX_RDY事件。
Timeout是空闲超时机制。在至少收到1个字节之后，即使buffer未满，如果超时，也会产生UART_RX_RDY事件。这是为了方便收取一个小于buffer长度的包的情况。单位是微秒。timeout时间设为SYS_FOREVER_US会关闭这个机制。
如果buffer未满，下次数据接收会继续填充在此buffer内。如果buffer已满，紧接在UART_RX_RDY事件之后，会产生UART_RX_BUF_RELEASED事件。告知应用层，一开始的buffer已经不再使用，可以释放。
异步API也提供双Buffer机制。当每次接收开始时，驱动层会立即产生UART_RX_BUF_REQUEST事件。向应用层请求第二个buffer。应用层有两个选择：
- 用uart_rx_buf_rsp(dev, *buf, len)来设置第二个buffer。当第一个buffer满时，驱动层自动开始用第二个buffer。
- 无视这个请求。那么这次接收完毕时，整个接收会被disable。需要再次enable才能开始接收。

Zephyr串口驱动

无论是阻塞、基于中断、还是异步API。它们都是由Nordic的驱动程序提供的。

当CONFIG_SERIAL=y，就使能了Zephyr的串口驱动。Zephyr系统内的CMake规则会自动把相关MCU的串口驱动编译进去。

而Nordic是提供了三种驱动的：

使用时，注意在device tree中设置正确的compatible，来选择正确的驱动。

设备树的compatible和驱动程序是如何对应的？

设备树的compatible属性，在编译阶段会被转换成C语言命名规范允许的形式（特殊符号全变为下划线），如nordic_nrf_uarte。

每个驱动程序会用自己的方法遍历设备树中所有compatible与自己相匹配的节点。然后基于这个节点的信息来初始化硬件外设。

uarte和uarte2有什么区别？

见zephyr/driver/serial/CMakeLists.txt
if (CONFIG_UART_NRFX_UARTE)
  if (CONFIG_UART_NRFX_UARTE_LEGACY_SHIM)
    zephyr_library_sources(uart_nrfx_uarte.c)
  else()
    message(DEPRECATION
        "Do not set CONFIG_UART_NRFX_UARTE_LEGACY_SHIM=n as this option is deprecated.")
    zephyr_library_sources(uart_nrfx_uarte2.c)
  endif()
endif()

5. 异步串口代码示例

示例代码：Jayant-Tang/learning_zephyr_serial: An example that shows how to use zephyr Async UART

读者可以下载示例代码后，对照阅读本文

【注意】
本文基于NCS v3.0.2。若读者使用v2.4.2或以下版本，代码中的
case UART_RX_BUF_RELEASED:
    k_mem_slab_free(&uart_slab, (void *)evt->data.rx_buf.buf);
    break;
需要改回：
case UART_RX_BUF_RELEASED:
    k_mem_slab_free(&uart_slab, (void **)&evt->data.rx_buf.buf);
    break;
因为版本升级后k_mem_slab_free的实现不同，参数从二级指针变为了一级指针。

src/app_uart/app_uart.c

初始化

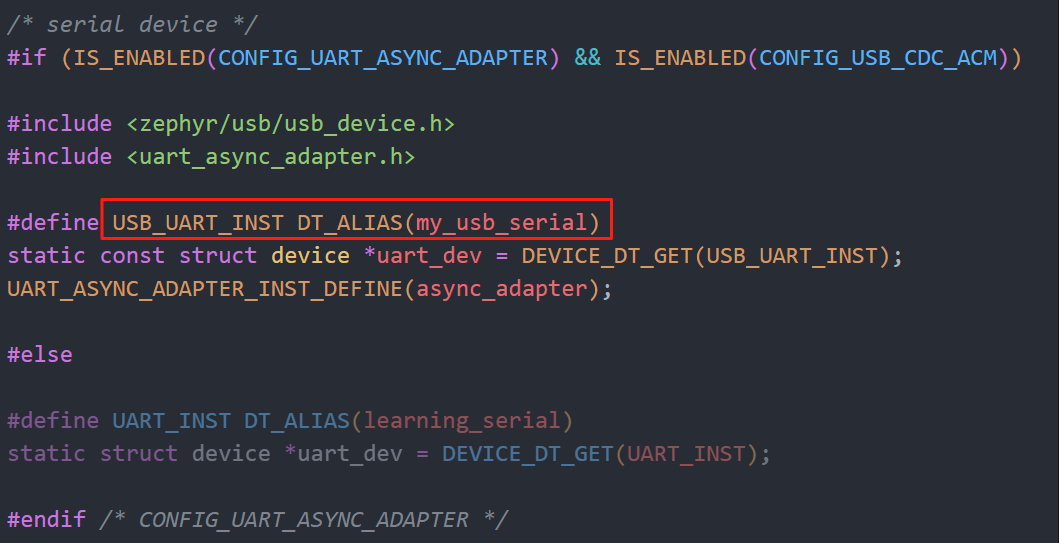

首先是获得device，这里的方法是用aliases别名来获取：

/* serial device */
#define UART_INST DT_ALIAS(learning_serial)
static const struct device *uart_dev = DEVICE_DT_GET(UART_INST);

因为在不同板子的设备树中，都已经选好了对应的串口：

nrf54l15dk_nrf54l15_cpuapp.overlay:

/{
    aliases{
        learning-serial = &uart20;
    };
};

nrf52840dk_nrf52840.overlay:

/{
    aliases{
        learning-serial = &uart0;
    };
};

然后是初始化时，注册异步回调函数，并开启串口接收。这里除了device结构体指针之外，还有两组配置。一个是接收缓存及其长度、一个是超时时间：

uart_rx_enable(uart_dev, buf, BUF_SIZE, RX_INACTIVE_TIMEOUT_US);

接收缓存用的是Zephyr的memory slab功能。代码中用K_MEM_SLAB_DEFINE定义了几块静态的缓存区域，可以用allocate和free来进行内存块的分配和释放操作。相当于是一个私有的动态内存区域。在main()函数中，先取出了一块内存，然后传入rx_enable作为接收缓存。

超时时间，指的是串口空闲一定时间，没有新数据来，就直接认为接收完毕。即使DMA接收缓存还未满，也要产生空闲事件，并直接调用callback。这里为了演示，设置为1秒超时。

这个超时功能，一般情况下是用软定时器（k_timer）实现的。

但是，对于nRF54L15这种串口硬件本身支持超时帧中断的情况，会使用硬件本身的超时功能。这时，超时时间的最大值就是UARTE硬件帧中断支持的最大时间。比如54l15的串口，空闲帧的最大值为10个bit宽度，在115200波特率下大约为8.9ms。因此，这种情况下设置所有超过8.9ms的时间都会被缩短到8.9ms。

串口回调

在回调函数中，每次接收缓存已满，或者达到了超时时间，就会产生UART_RX_RDY事件。在事件结构体中，buf是缓存的首地址，offset是本次收到的数据在缓存中的位置，len是本次收到的数据的长度。因此，本次接收到的数据的真实首地址为：

uint8_t *p = &(evt->data.rx.buf[evt->data.rx.offset]);

每次接收缓存满时，串口rx驱动代码会向应用层申请新的接收缓存，即UART_RX_BUF_REQUEST事件。这时我们从memory slab中分配一块新的内存给它即可。

当串口驱动获得了新的接收缓存时，它也会向应用层申请释放掉旧的接收缓存，即UART_RX_BUF_RELEASED事件。这时我们用memory slab的free函数将其释放即可。

这里有一些小细节：
回调函数的形参evt，在call stack中上一层的驱动代码里是一个局部变量。在回调函数返回后，evt会被释放。因此这里如果要实现回环，需要拷贝一份到静态内中。即static uint8_t buf[128]。
如果某一次接收到了很多数据，超出了buffer的剩余空间。那么这次收到的数据就会被分成两部分，产生两次接收回调。这也意味着，我们必须把接收到的数据看作是“字节流”而不是“包”。开发者应该自己实现字节流解包处理函数，例如：
for (int i = 0; i < evt->data.rx.len; i++){
    bytes_to_packet(p[i]); // 开发者自行实现解包函数
}
main.c中已经实现了这一点。
回调函数实际上运行在中断服务函数内部，因此不要做一些阻塞的行为。如果真的有计算量大的任务，可以把任务提交到Workqueue Threads。这样你就能把耗时的任务从特权模式移动到用户模式，也就是从中断内部移动到线程中。

串口接收线程

串口接收到数据时，将数据拷贝并通过消息队列发送到RX线程。然后执行应用层的回调函数。再之后free掉申请的内存。

串口发送线程

应用层要发送数据时，数据先被拷贝并通过消息队列发送到TX线程，然后进行发送。线程会等待发送完毕，然后free掉申请的内存

main.c

通过app_uart_rx_cb_register()注册回调函数。当串口收到数据时，回调函数会在RX线程中被执行。

要发送数据时，执行app_uart_tx()。此函数不阻塞且会拷贝数据。因此可以从ISR或Thread中调用，也可以传入局部变量。

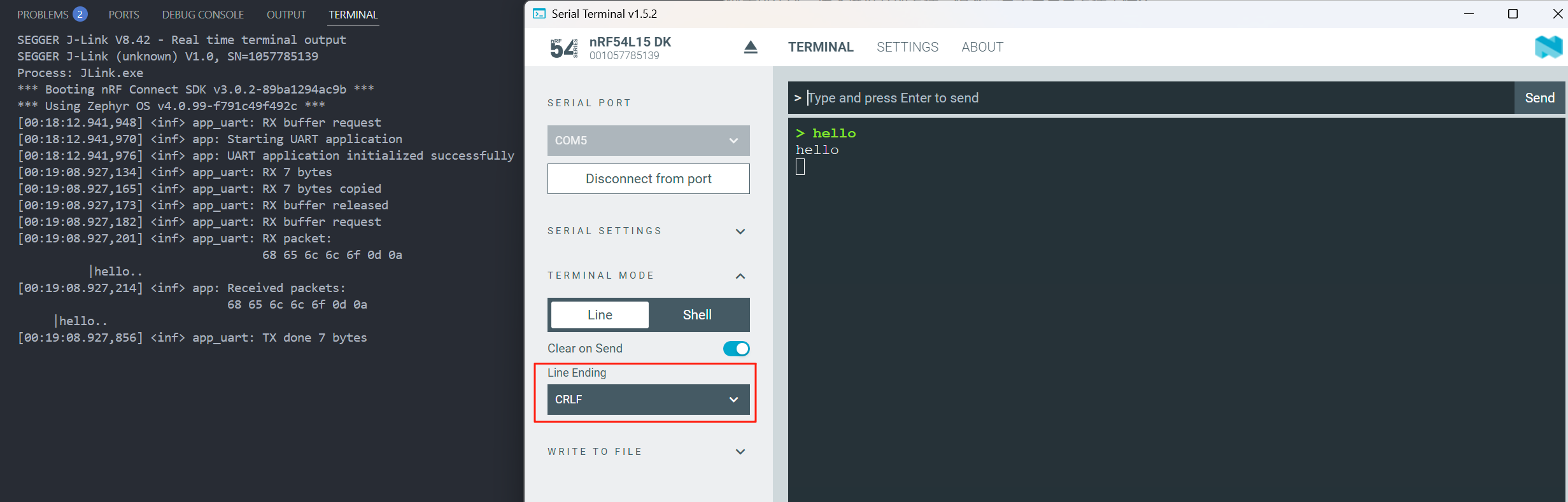

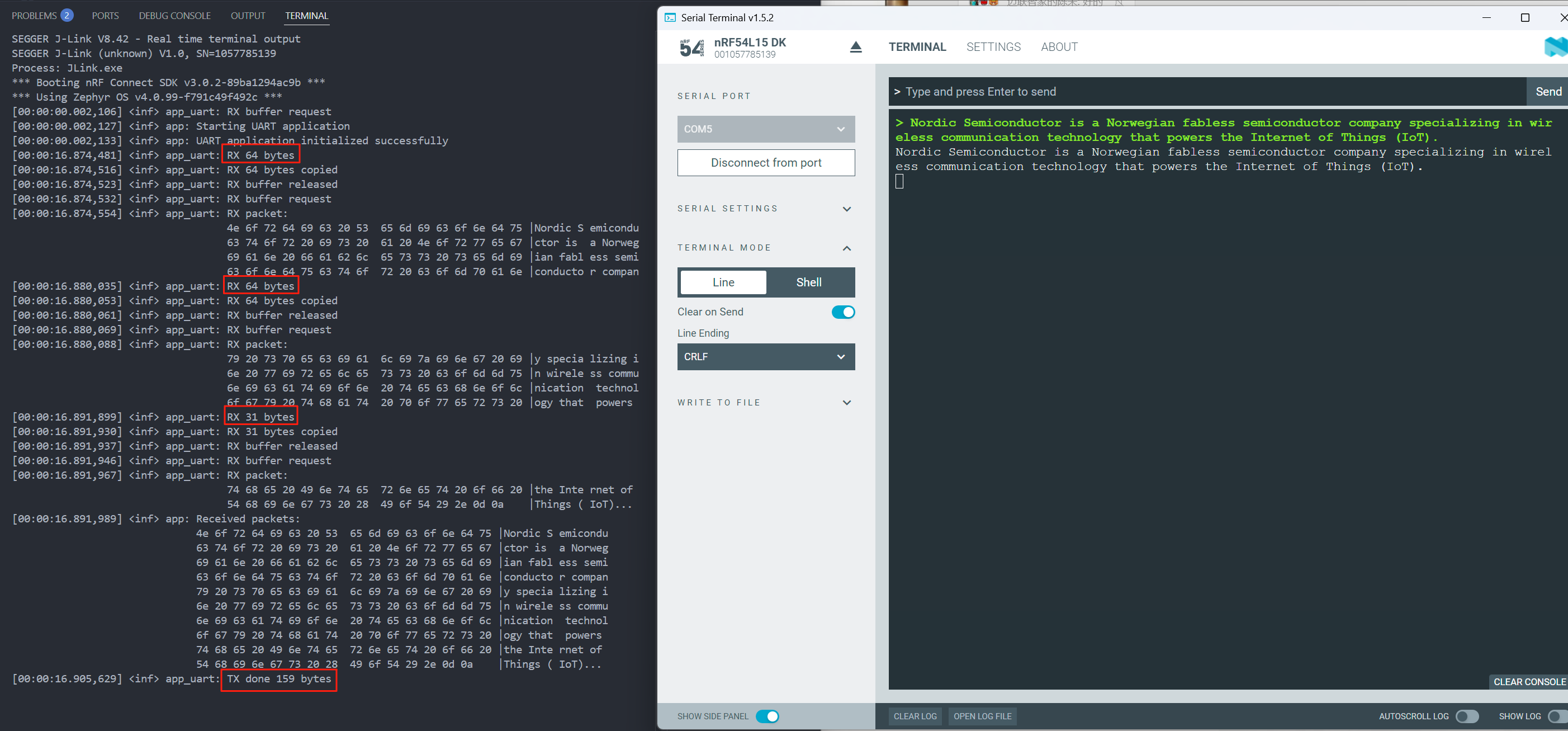

收到的串口数据是字节流而不是包。因此通过有限状态机实现了串口数据流解包函数，以连续的CRLF（\r\n）为分界，进行数据的解包。

异步串口配置

prj.conf

# use RTT as console
CONFIG_USE_SEGGER_RTT=y
CONFIG_RTT_CONSOLE=y
CONFIG_UART_CONSOLE=n

# enable logging
CONFIG_LOG=y
CONFIG_LOG_BACKEND_RTT=y
CONFIG_LOG_MODE_DEFERRED=y

CONFIG_SEGGER_RTT_MODE_NO_BLOCK_SKIP=y

# use ASYNC uart API
CONFIG_SERIAL=y
CONFIG_UART_ASYNC_API=y

# need k_malloc
CONFIG_HEAP_MEM_POOL_SIZE=4096

首先，把console改为RTT，防止日志和我们的串口数据混在一起。

CONFIG_SERIAL=y的作用是，使能Zephyr标准串口驱动；CONFIG_UART_ASYNC_API=y使能了异步API。这两项都是Zephyr的串口配置项，来自于${NCS}/zephyr/drivers/serial/Kconfig。

由于我们需要用到动态内存分配，因此这里要设置HEAP大小CONFIG_HEAP_MEM_POOL_SIZE=4096。

boards/<board>.conf：

CONFIG_UART_xx_ASYNC=y
CONFIG_UART_NRFX_UARTE_ENHANCED_RX=y

CONFIG_UART_xx_ASYNC=y来自于Nordic的配置${NCS}/zephyr/drivers/serial/Kconfig.nrfx。Zephyr只提供了全局的串口API选择（异步、中断、阻塞）。但是Nordic允许开发者给不同的串口使用不同的API。因此这里需要给特定的串口实例单独启用ASYNC API。

强化RX功能

上述第二配置，对性能和功耗影响很大。虽说串口API是异步的，但底层驱动的实现却有很多变化。当一个外设通过DMA传输数据时，通常来说是DMA缓存写满了，才产生中断，然后把整个缓存传给应用层。但别忘了，我们的异步串口有空闲超时功能，如果DMA缓存还没有写满，但因为串口一直没有收到新的数据，超时了，需要立即把目前已经收到的数据传到应用层。这种情况下，如何才能知道目前已经接收了多少个字节数据呢？

纯软件的方法就是，每收到一个字节就产生中断，在中断服务函数里，通过软件的方式+1，这也是大多数普通的单片机的做法。如果你不添加最后两行CONFIG配置，那么uart_nrfx_uarte.c驱动就会采用这种方法。但是当串口速率很高时（如1Mbps），每一个字节都产生中断一定会大量占用CPU资源，效率极低。

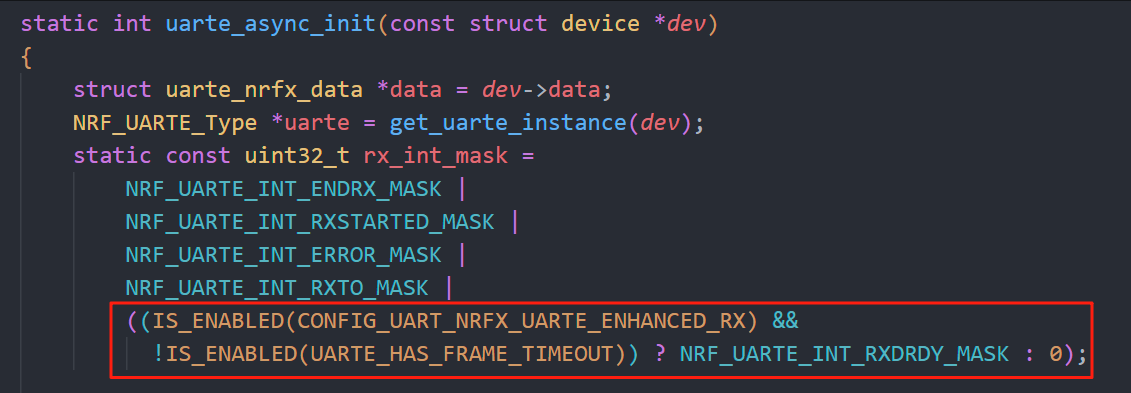

因此这里需要强化版RX（Enhanced RX）功能。在底层驱动代码中，当CONFIG_UART_NRFX_UARTE_ENHANCED_RX开启时，单个字节的中断不会被使能：

这就确保了不会产生单个字节的中断，从而影响CPU性能。

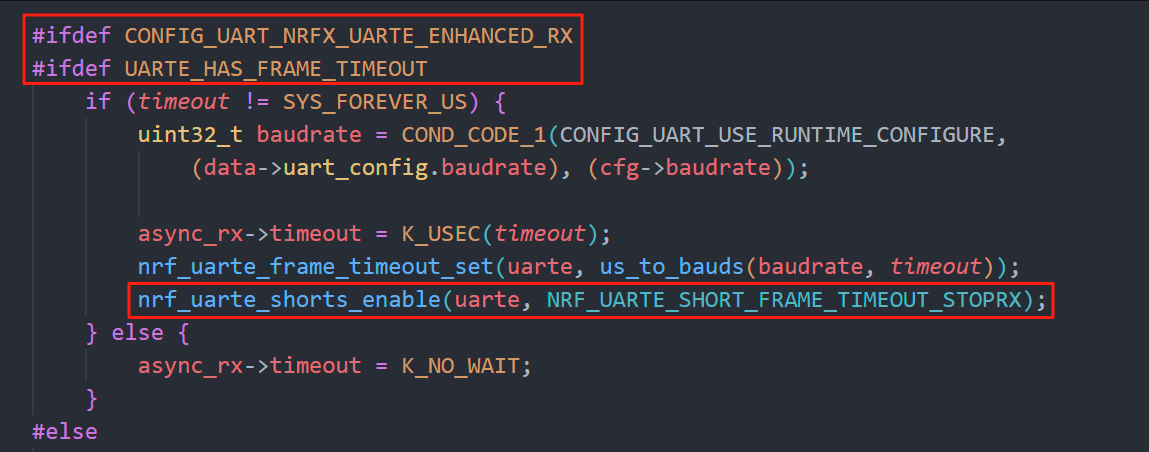

另一方面，在底层驱动的RX enable函数中，使能了连接FRAMETIMEOUT event和 STOP_RX task的SHORT寄存器：

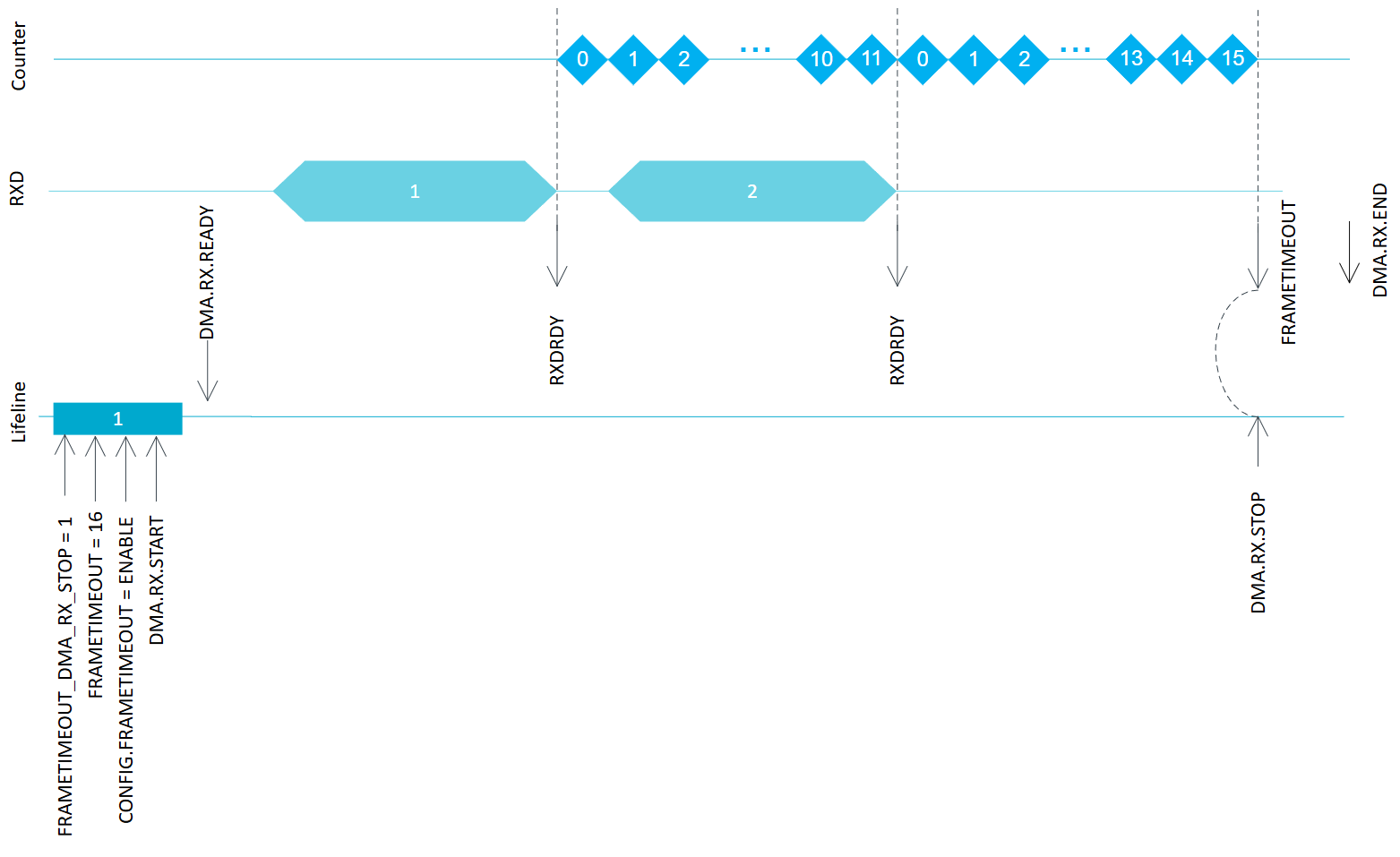

SHORT寄存器（意为短路）就是可以让一个外设的event自动触发该外设的一个task，无需CPU参与。当FRAME_TIMEOUT发生时，外设自动执行STOP_RX。

对于nRF52系列这种不支持FRAME_TIMEOUT的老系列。超时是靠k_timer软定时器实现的，在rx enable的函数内，把超时时间分成了5份：

async_rx->timeout_us = timeout;
async_rx->timeout_slab = timeout / RX_TIMEOUT_DIV; // RX_TIMEOUT_DIV = 5

底层驱动在RX Started中断里，开始计时：

如果连续5次都超时，则软件触发STOPRX中断：

if (async_rx->idle_cnt == (RX_TIMEOUT_DIV - 1)) {
    nrf_uarte_task_trigger(uarte, NRF_UARTE_TASK_STOPRX);
    return;
}

这和前面的SHORT寄存器是一个思路。

不论是前面二者中的哪种情况，当STOP RX中断发生时，就会进入底层驱动的endrx_isr()。在这里读取DMA的AMOUNT寄存器，就可以在DMA缓存区未满的情况下，获取串口已经收到的字节数了。

硬件计数器（不再推荐）

在之前版本的文章中，我介绍过Timer+PPI的方式：

Nordic的单片机有独特的功能—— PPI (Programmable peripheral interconnect)。简单来说，就是每个外设都有许多event和task寄存器。event寄存器可以产生中断让CPU去处理；CPU也可以去写task寄存器让外设去执行某些工作。前面介绍过，SHORT寄存器可以把同一个外设的event和它自己的task连接起来。

而PPI可以把两个不同外设的event寄存器和task寄存器连接起来，实现自动联动，而无需CPU处理。

如此一来，Nordic串口驱动可以把一个Timer配置为计数器模式（Counter Mode），并且把他的COUNT TASK与串口的接收到单个字节的EVENT通过PPI连接起来。这样计数器就可以自动记录收到了多少个字节。当接收超时的时候，直接从counter中读取计数即可。

在nRF52840上，可以这样配置，将timer2用作uart0的计数器：

CONFIG_UART_0_ASYNC=y

CONFIG_UART_NRFX_UARTE_ENHANCED_RX=n

CONFIG_UART_0_NRF_HW_ASYNC=y
CONFIG_UART_0_NRF_HW_ASYNC_TIMER=2

CONFIG_NRFX_TIMER2=y

在nRF54L15上，不推荐用硬件计数，请直接使用CONFIG_UART_NRFX_UARTE_ENHANCED_RX=y，这里也不给出配置，经过我实测：

54L15使用硬件计数，开启FRAMTIMEOUT时。出现bug，FRAMETIMEOUT不生效，必须收到大于DMA长度的包才能产生中断；
54L15使用硬件计数，关闭FRAMTIMEOUT，k_timer实现超时功能。出现bug，收到的数据包最后2个字节完全错误，且尾部还会再增加一个随机错误字节。

异步串口设备树

我们并不需要额外修改设备树，直接采用默认值即可。我们这里只是给串口起一个别名，方便不同MCU平台统一代码：

/{
    aliases{
        learning-serial = &uart20;
    };
};

&uart20 {
    status = "okay";
};

至于这个串口的具体配置，我们可以直接查看编译后的完整设备树，位于build/<application_name>/zephyr/zephyr.dts：

uart0: uart@40002000 {
            compatible = "nordic,nrf-uarte";
            reg = < 0x40002000 0x1000 >;
            interrupts = < 0x2 0x1 >;
            status = "okay";
            current-speed = < 0x1c200 >;
            pinctrl-0 = < &uart0_default >;
            pinctrl-1 = < &uart0_sleep >;
            pinctrl-names = "default", "sleep";
        };

主要属性介绍：

reg = < 0x40002000 0x1000 >：芯片自带的属性，外设的地址
compatible = "nordic,nrf-uarte"：此处选择了uarte的驱动而非uart驱动。因此最终编译时用的代码是uart_nrfx_uarte.c而非uart_nrfx_uart.c
status = "okay"：驱动代码自动初始化外设时，只会初始化状态为"okay"的节点。
current-speed = < 0x1c200 >：波特率，也就是写十进制current-speed = < 115200 >

硬件连接

Nordic开发板的串口0默认GPIO都是在板子上直接连接到Jlink上，然后Jlink把串口转发到USB上，因此电脑上看到的是Jlink的USB串口。

右上角开关，nRF Only是只给单片机核心电路供电，外围LED、Jlink等都不供电，用于测量功耗。因此应该拨到DEFAULT档位。

板载Jlink，USB插左边即可。左下角电源开关打开。

异步串口代码运行

烧录好程序后，分别打开RTT和串口。从串口发送hello（包含回车+换行），串口就会把hello回环打印出来。并且RTT的日志中会显示收到了7字节，发送了7字节：

不要用VS Code里面nRF插件提供的这个串口终端。在里面按下回车不是\r\n，无法形成完整数据包。可以用nRF Connect for Desktop里面的串口助手。

如果是52840，前面设置了1s超时，hello就会在发送后1s回环打印出来。如果是54L15，不采用这个超时，而是采用空闲帧中断，hello会在1023个bit时间内打印出来（约8.9ms）。

如果一次性发送大量数据，则我们可以看到产生了多个接收完毕中断。由于我们的CONFIG_APP_UART_RX_DMA_BLOCK_SIZE设置的是64，因此每收到64字节，串口驱动就会重新申请一块新的内存。

而应用层main.c中，已经实现了解包函数，因此最终是按照一整包回环发送回来的。

6. USB CDC ACM串口

前面介绍了硬件串口的异步API，接下来我们介绍USB CDC ACM串口。

nRF54L15不含USB，后续用nRF52840DK继续。

应用层代码无需改动。只需修改一些配置就可以把前面的异步串口代码变为USB CDC ACM串口代码。

USB串口设备树

在usb.overlay中，有如下配置：

/{
    aliases {
        my-usb-serial = &usb_serial0;
    };
};

&zephyr_udc0 {
    status = "okay";
    usb_serial0: cdc_acm_uart0 {
        compatible = "zephyr,cdc-acm-uart";
        status = "okay";
    };
};

这里我们给usbd节点新增了一个子节点/soc/usbd@4002700/cdc_acm_uart0，并且也给其添加了一个label：usb_serial0。

USB串口配置

在prj_usb.conf中，和prj.conf相比增加了以下内容：

# enable USB Device
CONFIG_USB_DEVICE_STACK=y
CONFIG_USB_DEVICE_PRODUCT="Zephyr CDC ACM sample"
CONFIG_USB_DEVICE_PID=0x0001
CONFIG_USB_CDC_ACM=y
CONFIG_UART_INTERRUPT_DRIVEN=y
CONFIG_UART_LINE_CTRL=y
CONFIG_USB_DEVICE_REMOTE_WAKEUP=n

# enable USB ASYNC Adapter
CONFIG_UART_ASYNC_ADAPTER=y

最后一项是Nordic的一个中间件。由于USB串口驱动只实现了基于中断的API，没有实现异步API。因此通过这个Adapter给USB CDC ACM串口驱动附加一层异步API。

USB串口代码

代码和前面的异步串口代码几乎一样。只是换了一个串口设备：

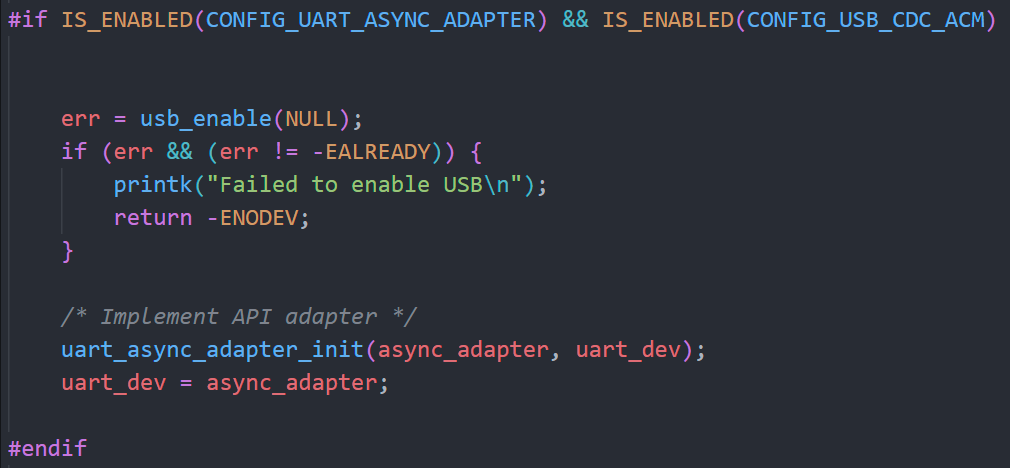

另外，在初始化阶段使能了usb，并应用了uart_async_adapter:

串口异步接收超时的单位是微秒。在老的异步串口API中，而这个async adapter里实现的rx_enable函数，传入的参数单位是毫秒。因此，注意RX_INACTIVE_TIMEOUT的值。

不过最新的NCS v3.0.2已经修复了此问题。现在单位统一为微秒（us）。

编译USB串口例程

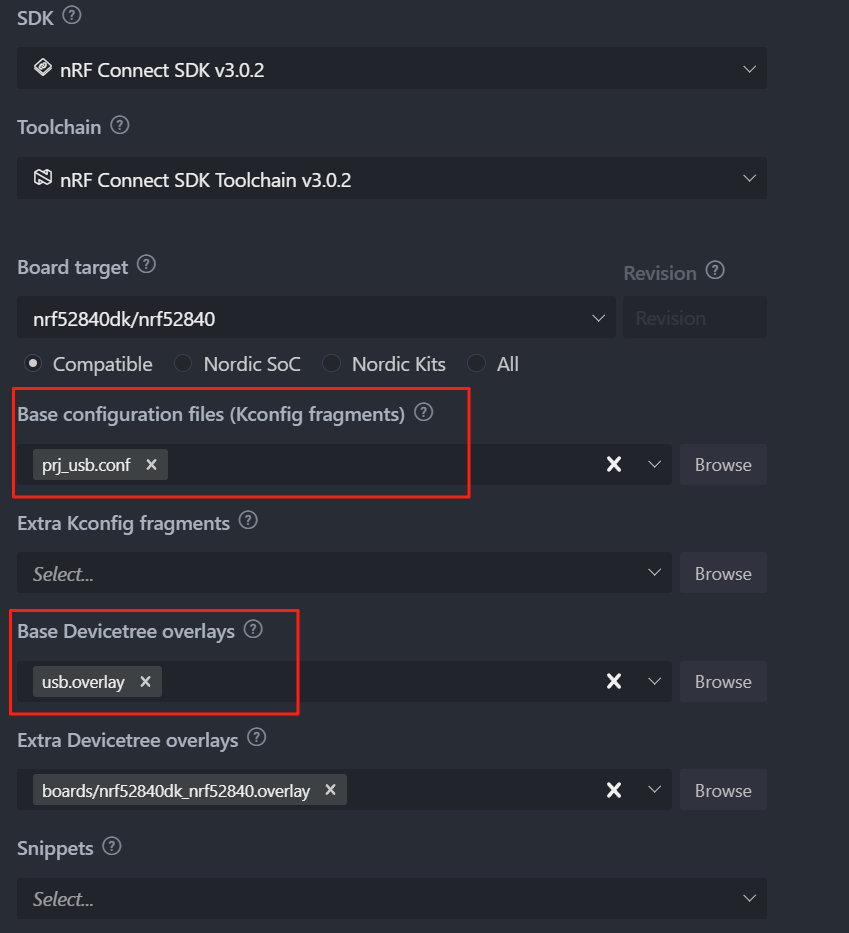

编译时选好配置文件和设备树：

或者用命令编译：

west build -d build_usb -p -b nrf52840dk/nrf52840 --sysbuild -- -DCONF_FILE="prj_usb.conf" -DEXTRA_DTC_OVERLAY_FILE="boards/nrf52840dk_nrf52840.overlay" -DDTC_OVERLAY_FILE="usb.overlay"

运行并测试USB串口

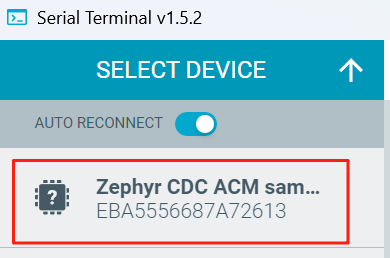

左侧是Jlink USB，下方是nRF52840的USB Device接口。在串口助手里选中USB串口：

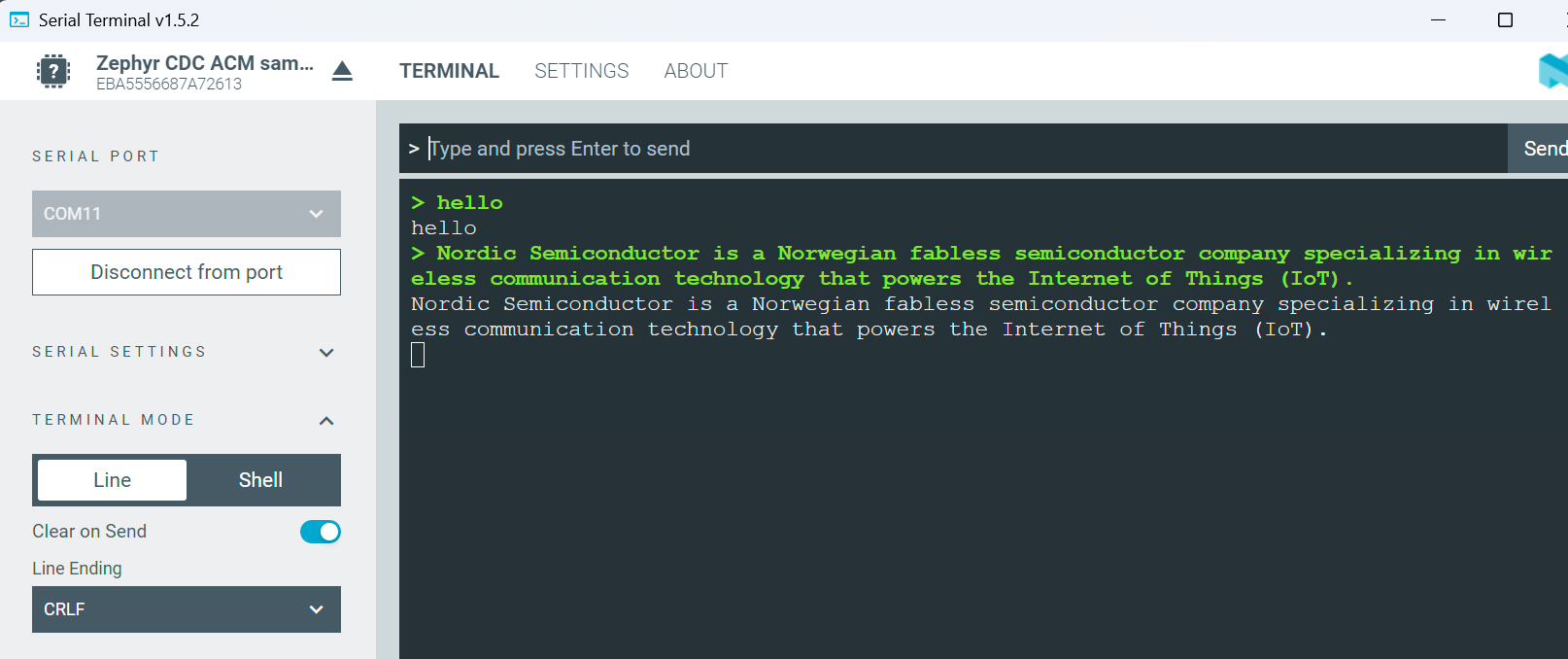

可以看到功能和前面的异步串口完全相同：

7. 休眠与串口低功耗

要实现系统低功耗的本质就两件事：

CPU在无事可做时进入low-power standby状态（ARM的WFE指令或者WFI指令）。
除了CPU以外的外设，不使用时，直接disable

前者是Zephyr自带的功能，当IDLE线程之外的其他线程都阻塞等待或sleep时，IDLE线程会自动让CPU进入低功耗休眠模式。之后，CPU被RTC或者串口、GPIO等中断唤醒时，会自动向后执行代码。

后者就是需要代码来控制，在不用的时候把串口关掉。

除了System ON状态的CPU IDLE之外，Nordic还支持System OFF，直接关闭CPU和所有外设。可以称之为深度睡眠。这种情况只能被GPIO或reset pin唤醒（54系列也可以被GRTC唤醒）。并且唤醒后必定从reset handler开始执行。

Zephyr设备电源管理（PM_DEVICE）

Zephyr的外设是被驱动程序自动初始化的，这发生在main()函数之前。因此我们基本上看不到Zephyr驱动提供init或者uninit这种函数。因为我们不需要在应用层初始化或者关闭某个外设。

取而代之的是Zephyr提供了一套电源管理机制，需要使能:CONFIG_PM_DEVICE=y。可以操作每个外设的device指针，使其挂起或者恢复。

比如说，用串口打印日志时，这个串口是被console驱动管理的。console并没有开放API给应用层开启或者关闭串口。但是，应用层可以用Zephyr的设备电源管理来控制这个串口：

#include <zephyr/device.h>
#include <zephyr/devicetree.h>
#include <zephyr/pm/device.h>
const struct device *console_dev = DEVICE_DT_GET(DT_CHOSEN(zephyr_console));

    // 关闭串口
    pm_device_action_run(console_dev, PM_DEVICE_ACTION_SUSPEND);
    ...

    // 打开串口
    pm_device_action_run(console_dev, PM_DEVICE_ACTION_RESUME);
    ...

休眠时，首先Zephyr驱动会负责把外设本身关闭。其次，Zephyr驱动还会把外设分配的GPIO配置成提前预设好的Sleep模式，也就是设备树里预设好的模式：

&uart0 {
    status = "okay";
    current-speed = <115200>;
    /delete-property/ hw-flow-control;
    zephyr,pm-device-runtime-auto;
    pinctrl-0 = <&uart0_default>;
    pinctrl-1 = <&uart0_sleep>;
    pinctrl-names = "default", "sleep";
};

// write pinctrl again to remove RTS and CTS pin
&pinctrl {
    uart0_default {
        group1 {
            psels = <NRF_PSEL(UART_TX, 0, 6)>;
        };
        group2 {
            psels = <NRF_PSEL(UART_RX, 0, 8)>;
            bias-pull-up;
        };
    };

    uart0_sleep {
        group1 {
            psels = <NRF_PSEL(UART_TX, 0, 6)>,
                <NRF_PSEL(UART_RX, 0, 8)>;
            low-power-enable;
            // bias-pull-up;
        };
    };
};

当你想控制串口空闲态是低电平还是高电平时，就是在pinctrl的sleep引脚组配置。

我们可以看出，PM_DEVICE的设计目标是提供API，让应用层负责管理外设的开启或者关闭。

Zephyr运行时设备电源管理

Zephyr还提供了自动的外设功耗管理，即``PM_DEVICE_RUNTIME。需要通过CONFIG_PM_DEVICE_RUNTIME=y`开启。

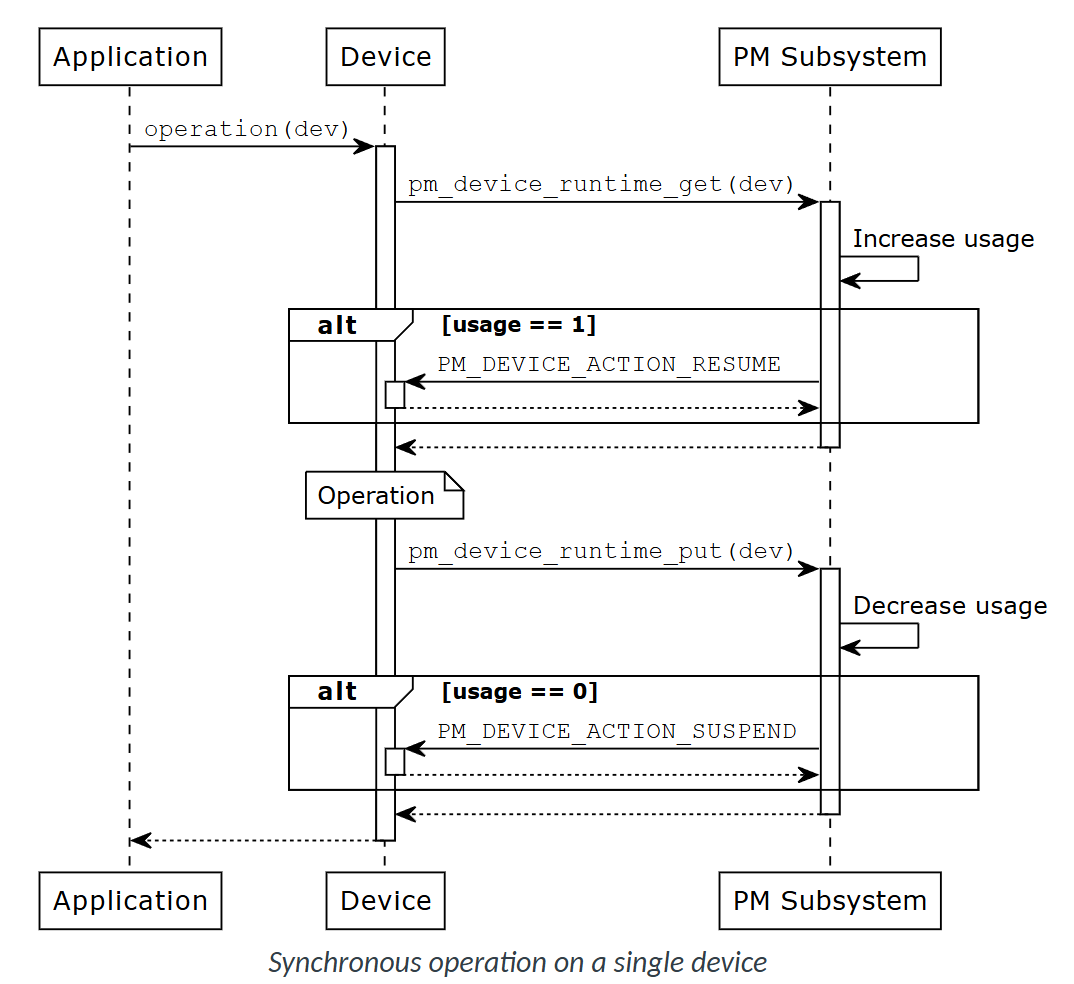

这种情况下，就不需要应用层来控制外设的开关了。每次应用层要操作外设时，驱动层会利用PM子系统对引用计数+1；操作完毕后，引用计数-1。当引用计数等于0时，PM子系统会负责执行 PM_DEVICE_ACTION_SUSPEND 或者 PM_DEVICE_ACTION_RESUME。

除了要开启``CONFIG_PM_DEVICE_RUNTIME=y`之外，还要给对应的设备初始化运行时电源管理的功能，以下两种方法二选一：

给对应的device执行pm_device_runtime_enable()
在设备树节点内增加一条zephyr,pm-device-runtime-auto;的属性。

例程低功耗代码解析

app_uart.c里面提供了两个休眠相关的函数：

int app_uart_sleep(void)
{
    int err;
    err = uart_rx_disable(uart_dev);
    if (err) {
        LOG_ERR("Failed to disable RX: %d", err);
        return err;
    }

#if !IS_ENABLED(CONFIG_PM_DEVICE_RUNTIME)
    // give some time for UART callback
    k_sleep(K_MSEC(10));
    err = pm_device_action_run(uart_dev, PM_DEVICE_ACTION_SUSPEND);
    if (err) {
        LOG_ERR("Failed to suspend device: %d", err);
        return err;
    }
#endif /* !CONFIG_PM_DEVICE_RUNTIME */

    return 0;
}

int app_uart_wakeup(void)
{
    uint8_t *buf;
    int err;

#if !IS_ENABLED(CONFIG_PM_DEVICE_RUNTIME)
    err = pm_device_action_run(uart_dev, PM_DEVICE_ACTION_RESUME);
    if (err) {
        LOG_ERR("Failed to resume device: %d", err);
        return err;
    }
#endif /* !CONFIG_PM_DEVICE_RUNTIME */

    err = k_mem_slab_alloc(&uart_slab, (void **)&buf, K_NO_WAIT);
    if (err) {
        LOG_ERR("Failed to allocate RX buffer: %d", err);
        return err;
    }

    err = uart_rx_enable(uart_dev, buf, BUF_SIZE, RX_INACTIVE_TIMEOUT_US);
    if (err) {
        LOG_ERR("Failed to enable RX: %d", err);
        return err;
    }
    return 0;
}

我们先考虑CONFIG_PM_DEVICE_RUNTIME=n的情况。

休眠时：

首先uart_rx_disable()：异步串口需要单独关闭RX，因为与RX关联的有应用层Buffer，timeout定时器等功能，都需要单独关闭
然后等待10ms：等待异步串口的callback执行完毕，释放RX buffer等等
最后pm_device_action_run(uart_dev, PM_DEVICE_ACTION_SUSPEND)，挂起串口

恢复时：

先pm_device_action_run(uart_dev, PM_DEVICE_ACTION_RESUME)恢复串口
然后按照正常流程申请RX buffer并开启RX

然后，讨论开启CONFIG_PM_DEVICE_RUNTIME=y的情况。这种情况下只需要开关RX就好了，因为当RX被关闭，同时又没有在TX的时候，PM Device Runtime系统会自动挂起串口的，因此我们应用层没必要再调用pm_device_action_run()函数了。

实测串口低功耗休眠功能

本工程是否开启CONFIG_PM_DEVICE_RUNTIME没有影响，结果相同。

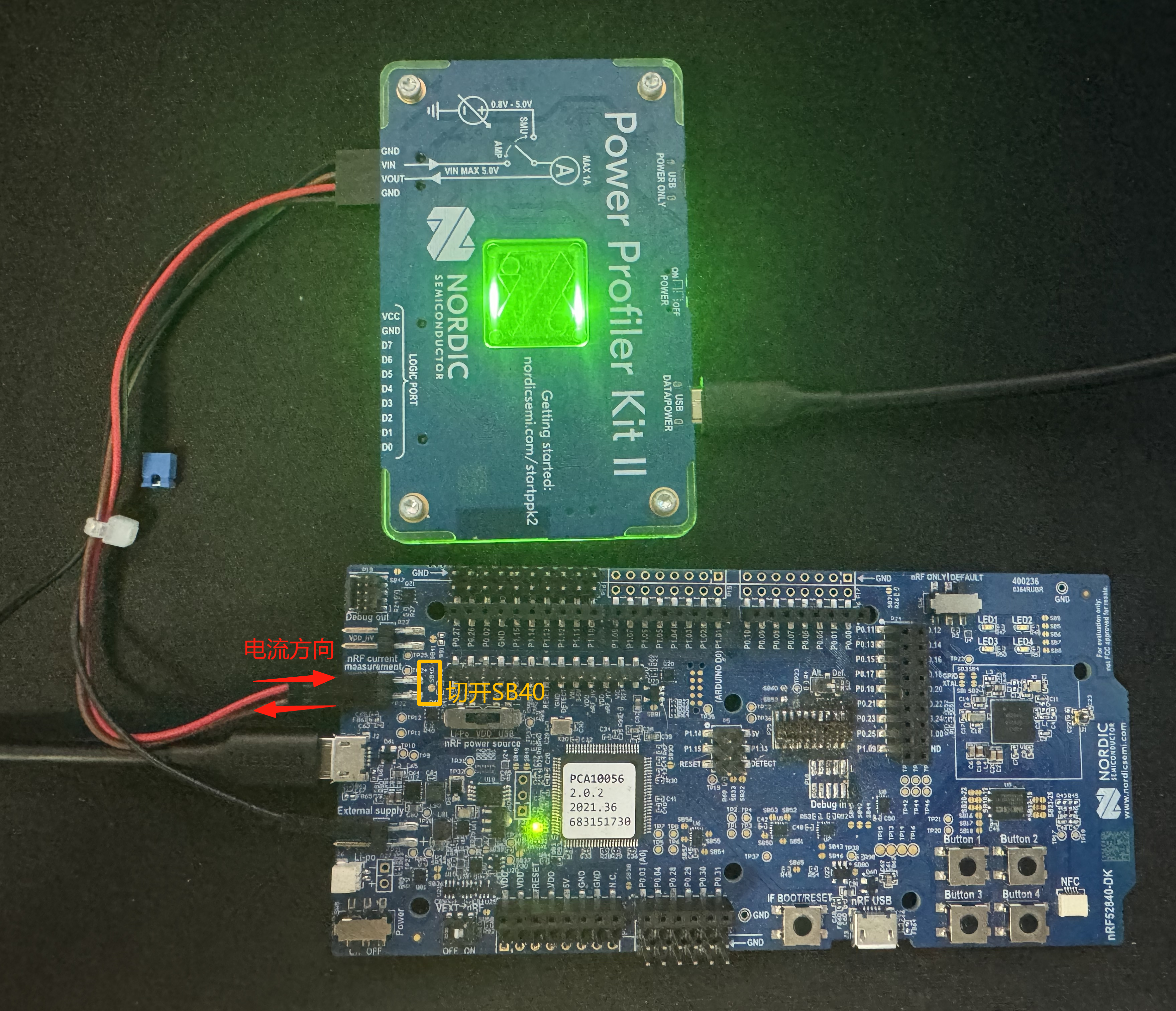

nRF52840DK连接方式：

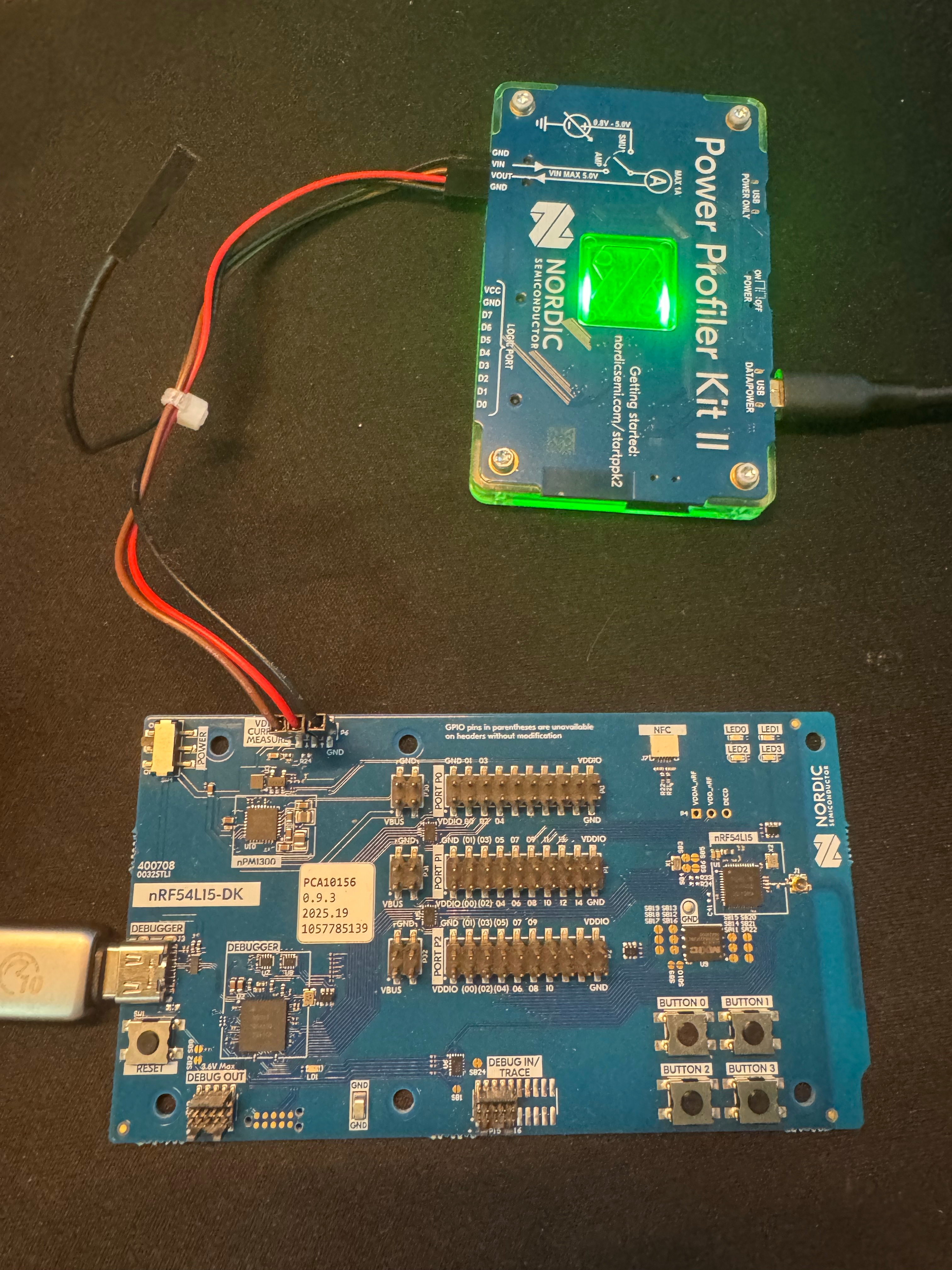

nRF54L15DK连接方式：

52840DK：

按button1进入休眠
按button2退出休眠

功耗：

注：52840手册标注system ON, CPU IDLE的电流为2.35uA

54L15DK：

按button0进入休眠
按button1退出休眠

功耗：

注：54L15手册标注，3V条件下，System ON, Wake on pin, 256 KB RAM retained情况下CPU IDLE的电流为3uA.

8. Nordic LPUART低功耗串口

根据前面的介绍：对于发送来说，只要数据发送完毕，tx就会关闭；对于接收来说，只要不被uart_rx_enable()使能，接收也会关闭。发送和接收都关闭时，根据PM_DEVICE_RUNTIME。串口本身就是关闭的，没有功耗。

发送行为本身就已经是低功耗的了，我们不用做任何修改。对于接收行为来说，串口接收空闲超时会产生UART_RX_RDY事件，我们可以在这个事件里关掉串口。但是如何在数据来之前就提前预知，打开串口呢？一般是需要一个GPIO来控制，外部MCU要发数据前，先用GPIO通知一下。

另一个比较简单的方案是先不开启RX，而是把RX引脚配置成下降沿触发的GPIO外部中断。当检测到外部中断时，禁用GPIO中断，打开rx；当接收完毕时，关闭rx，打开GPIO中断。

这种方案，波特率不能超过9600，且GPIO中断内部执行要非常快，连Log也不能打印，否则时间来不及处理。

另外，开发者要注意“传输结束”的判断条件是什么。肯定不能用UART_RX_RDY事件。因为，如果接收到的数据大于缓存剩余的大小，可能会在缓存满时先产生一个UART_RX_RDY事件，等到数据完全接收完毕，空闲超时时又产生一个UART_RX_RDY事件。所以开发者要根据包的结构，在解包完成之后，在一个包的结束时关闭rx，再重新把rx引脚配置成GPIO中断。

本文中，我提供的例程应该比较清晰，且两个线程也方便扩展这些GPIO信号，读者可以自行添加此功能。

此外，Nordic也已经提供了一套低功耗串口方案：

Nordic Software LPUART原理

Nordic提供了一个软件实现的低功耗串口，通过额外的两根线来识别是否有数据发出。由于是对称连接的，这里只给出一个MCU的TX和REQ引脚的实测波形图：

通信步骤：

发送端要发送数据前，先拉高REQ引脚；然后把REQ引脚配置为上拉输入模式。
接收端RDY检测到上升沿，把串口RX使能。然后从RDY引脚输出一个几毫秒的负脉冲。然后把RDY引脚配置为上拉输入模式。
发送端REQ引脚检测到上升沿，才通过TX发出数据
发送完毕后，发送端拉低REQ引脚
接收端检测到RDY引脚下降沿，关闭串口RX。并产生UART_RX_RDY事件给应用层。

可以看出，这时UART_RX_RDY事件并不是空闲超时产生的，而是RDY引脚上拉产生的。因此会比普通的异步串口回调更早执行。

Nordic LPUART例程

LPUART例程运行

例程本身需要外部回环，因此你需要用两根杜邦线进行跳线：

RDY和REQ引脚一定要接，否则驱动程序内部的状态会乱掉，出现错误。你可以像我这样先跳线，然后外面再用示波器、逻辑分析仪或USB转串口的RX进行监测。

功耗表现

可以看到，在空闲无数据传输时，平均功耗在3.74uA左右。

9. 开发自己的程序

串口API的兼容

我们前面提到，异步API和基于中断的API是完全不同的两套API。
而在串口驱动目录下的Kconfig.nrfx中可以看到：

config UART_1_ASYNC
    bool "Asynchronous API support on port 1"
    depends on UART_ASYNC_API && !UART_1_INTERRUPT_DRIVEN
    default y
    help
      This option enables UART Asynchronous API support on port 1.

要使用异步API，必须单独禁用这个串口的中断API。
如果你要使用USB CDC ACM（需要中断API）的同时使用串口0的异步API，则需要这样配置：

CONFIG_UART_INTERRUPT_DRIVEN=y
CONFIG_UART_0_INTERRUPT_DRIVEN=n

意思是，对于整个串口驱动来说，启用中断API（这个配置项来源于Zephyr串口驱动目录下的Kconfig）。
但是对于串口0来说，关闭中断API（这个配置项来源于Zephyr串口驱动目录下的Kconfig.nrfx）

把串口程序集成到自己的应用中

本例程已经非常完善，基本上把app_uart文件夹拷贝到自己的工程中，然后在Kconfig和CMakeLists.txt中引用即可。这也是模块化开发的思想。而且本工程思路还是比较清晰的，开发者想增加自己的代码也会非常容易。
