NCS Matter例程详解

本文将会简单介绍Nordic Matter开发流程，然后详细分析一个Matter over Thread窗帘例程代码

1. Matter简介

什么是Matter？

从产品角度：

• Matter是一个跨生态的智能家居标准，有众多大厂支持
• 消费者购买Matter产品无需考虑品牌、部署。只要支持Matter，都是开箱即用的

从技术角度：

• Matter是基于IPv6的应用层协议(CHIP, Connect Home over IP)
• 建立在成熟的网络协议之上（Wi-Fi/Thread/Ethernet ）
• Matter有一套成熟的设备发现和入网机制（UDP-SD或Bluetooth LE）
• Matter协议是安全的。设备必须经过认证才能加入Matter网络；入网后，设备会获得一个证书用于加密通讯。

开发Matter其实是在开发数据模型

Matter规定了许多设备类型，厂商只能开发Matter已经规定的设备类型。如下图为Matter1.0发布时规定的部分设备类型：

这些不同的设备类型，其实就是不同的数据模型。在Matter协议栈中，应用层之下就是Data Model层：

• Node：一个具有完整Matter stack的实体，具有唯一的网络地址。大多数情况下，一个设备就是一个Node。
• Endpoint：功能交互端点。例如一个Node可以有“锁”和“温度传感器”两个Endpoint。
• Cluster：每个Endpoint可能有多个具体的功能集合，就是cluster。例如锁的控制、电池电量的上报
• Attribute/Events/Commands：也就是所谓的属性/事件/服务，是数据实体。

Endpoint0比较特殊，是必须的，它负责Matter基本功能的Cluster。

一个具体的示例：

一个门锁设备，Endpoint0 提供基本信息、访问控制、配网等Matter基本功能的Cluster。

Endpoint1提供Identify和门锁基本功能的Cluster。

每个Cluster由多个Attributes组成，Attributes就是实际存储器中的变量或常量

Matter的网络拓扑

由于Matter只是应用层协议，所以Matter的网络拓扑就是它采用的底层通讯方式的网络拓扑：

Matter网络建立后，互相之间通过前述数据模型进行交互。手机、智能音箱等可以操控所有设备。

• Wi-Fi：只要AP覆盖到的地方，设备都可以入网。AP之间通过以太网互联，在家庭中很常见。
• Thread：功耗更低，且Thread设备之间可以构成Mesh，只要多级跳转最终能连接到Border Router即可。一些位于中转位置的节点最好是常供电的（如Light Switch）。
• 其他本地网络：如Zigbee，BLE Mesh等未在Matter标准中使用的协议，需要一个Matter Bridge来做中转。Matter Bridge负责向Matter网络提供数据模型，处理Matter交互，然后将其转换为其他协议。Matter并不规定Matter之外的协议如何处理，因此开发者可以让Bridge自由适配任何其他协议。
• 互联网：Matter协议是局域网的。Matter生态商（如苹果、谷歌、亚马逊、三星）负责让你的手机可以通过外网发送到家中的控制中枢，从而控制家中的Matter设备。

Thread网络是支持IPv6 UDP的。但Thread网络要和其他网络连接，需要边界路由器（OTBR， OpenThread Border Router）。
Apple Home Pod已经内置Border Router。此外iPhone 15 Pro和Pro Max已经内置Thread网卡，可以直接控制Thread设备。

Matter设备发现与入网

BLE是目前最常见的入网方式，流程为：

1. 设备发出BLE广播
2. 【设备发现】手机扫描二维码后，或者输入Manual Pairing Code后，根据Paring Code信息自动连接对应的BLE广播
3. 【PASE】二者通过Out-of-band信息（二维码中的passcode）建立加密通道。确认设备经过认证，安装后续加密通讯需要的证书（NOC, Node Operational Certificate）。然后设备入网（传输Wi-Fi密钥，Thread网络Key等等），这个过程无需人工输入密码。
4. 【CASE】设备入网后，每次通讯都要建立一个新的AES加密连接。

以上过程在SDK中都已经提供，无需再开发。

其他的设备发现方式还有DNS-SD或Wi-Fi Soft-AP。

Matter Controller

Matter Controller是网络中非常重要的节点，在消费者家中负责设备的远程控制和入网。如Apple HomePod.

在Matter开发环境中，Matter Controller也非常重要。可以使用CHIP Tool作为Matter Controller。可以直接用命令行的方式直观地进行配网、数据模型交互。

CHIP Tool可以运行在Linux和mac OS环境中（Windows中需要Linux虚拟机）：

CHIP Tool是一个软件命令行工具，为了控制Matter设备，它所在的机器需要有BLE和IP网络。其中IP网络分为Thread, Wi-Fi和以太网。如果你是开发Matter Over Wi-Fi，则需要BLE和Wi-Fi/以太网；如果你是开发Matter Over Thread，则需要BLE和Thread。

• Wi-Fi/以太网：PC和树莓派自带Wi-Fi或以太网，无需额外准备。如果是Windows内的Linux虚拟机，则需要确保Linux虚拟机和宿主机在同一局域网下（Bridge模式）。
• Thread：PC和树莓派通常没有Thread网卡，因此需要一个Nordic开发板来充当网卡。比较推荐的是上图的nRF52840 Dongle，然后烧录Thread RCP例程(nrf/samples/openthread/coprocessor)
• BLE：PC和树莓派自带蓝牙网卡，无需额外准备。如果是Windows内的Linux虚拟机，则需要一个USB蓝牙网卡，通过USB透传进虚拟机。购买一个USB网卡也可以；使用Nordic nRF52840 Dongle也可以，烧录HCI_USB例程（zephyr/samples/bluetooth/hci_usb）；如果只有nRF52832（无USB），也可以烧录HCI_UART例程（zephyr/samples/bluetooth/hci_uart），按照例程文档说明通过命令行挂载一下蓝牙网卡即可。

2. Matter开发流程

Matter SDK是开源的，用Nordic SDK和硬件开发和评估Matter也不需要申请资质，软件全部是公开可下载的。开发前，先下载好技术文档。

下载对应Matter版本的3个文档：

• Matter Core Specification
• Matter Device Library Specification
• Matter Application Cluster Specification

但最终要开发Matter产品并上市，还是要成为CSA会员并对设备进行认证。参考认证流程。

芯片选型

主要是根据Flash RAM占用情况选用合适的芯片。Nordic有多个Matter例程，并且提供了它们在不同开发板上的资源占用情况。最好按照Nordic提供的芯片组合来开发自己的Matter产品，这样开发量最小：

注意：NCS中，通过无线进行OTA一定需要双分区。由于Matter应用比较大，因此需要一个外部flash作为，其大小不低于内部Flash（52840为1M Bytes, 5340为1.5M Bytes）。且最好使用QSPI，并且注意使用QSPI专用的高速引脚（参考Nordic官方开发板）。

申请或购买Nordic开发板，直接在开发板运行Matter例程

按照NCS Matter例程文档在开发板上编译和烧录，运行例程。

进行项目开发

搭建Matter开发环境，安装CHIP Tool；进行软件与硬件开发；添加自己的endpoint, cluster。

如有必要，还可以添加Matter之外的蓝牙广播和蓝牙服务。

产品优化

优化功耗，主要是网络的功耗和一些外设的功耗。

生成Factory Data

认证通过后，进行产测工具的开发，通过证书为每台设备生成Factory Data

Matter文档与SDK

以上只是一个粗略的流程总结，具体开发步骤还是要参考Matter文档。

Nordic官方文档：

• NCS - 协议简介 - Matter

• NCS - 例程文档 - Matter

• Matter官方文档（Nordic相关）

  Matter官方文档可能出现一些NCS已经做好了，因此不必要再重复的内容（如编译Matter SDK）。为了避免混淆，最好主要参考前两个NCS中的文档。必要时，前两个文档会跳转到第三个文档中的内容。

NCS中已经包含了 Matter SDK （https://github.com/project-chip/connectedhomeip）作为子仓库，无需再单独下载Matter SDK。（modules/lib/matter）

NCS中Matter例程的路径为：nrf/samples/matter/
此外还有两个成熟的商业级例程：
nrf/applications/matter_weather_station
nrf/applications/matter_bridge

3. 运行Matter窗帘例程

本次演示首先通过nRF Connect for VS Code中的“Copy a sample”功能，拷贝了nrf/samples/matter/window_covering工程。工程放在SDK外部。

并且把SDK和这个工程放在同一个VS Code workspace中，这样做是为了方便后续代码跳转阅读。

注意最新的nRF Connect for VS Code插件进行了更新：要在build界面选择SDK和toolchain的版本。

编译烧录流程参考例程文档。烧录之后就可以用CHIP Tool进行配网和控制。

如果有iPhone手机和HomePod，则可以直接配置到Apple Home中。

通过串口LOG的网址打开二维码，Home APP中扫描即可。由于例程用的证书都是一样的，用例程文档里的二维码也可：

窗帘开关反映为LED的亮度。可以用Button控制窗帘，也可以在手机APP中控制。

更多按钮和LED的功能，参考例程文档。

4. 窗帘例程代码解析

工程文件分析

以下文件和NCS 2.6.x之前版本的作用是一样的：

• 工程通用的配置文件prj.conf/ prj_release.conf
• boards/下的配置文件与设备树overlay
• 用于Flash分区的Partition Manager文件（yml）
• 工程配置菜单文件Kconfig
• 工程源码管理文件CMakeLists.txt

然后是新增的内容：

sysbuild

Sysbuild代替了原来的parent-child image配置. 是为了多镜像工程服务的。

每个子镜像也可以单独添加配置，和原来的child_image/文件夹差不多。

但是Sysbuild也可以添加一个High-level的配置，这些High-level的配置将应用到所有子镜像（App, Bootloader, 以及可能存在的网络核固在的网络核固件）中：

• Kconfig.sysbuild 与 sysbuild.conf
• sysbuild.cmake (本例程中未使用)

此外，有一部分应用层代码并不位于本工程中，而是位于nrf/samples/matter/common
这是所有Matter例程共用的一部分代码。这部分代码是CMakeLists.txt中下面这一行引入的：

# Include all source files that are located in the Matter common directory.
include(${ZEPHYR_NRF_MODULE_DIR}/samples/matter/common/cmake/source_common.cmake)

代码分析

main.cpp

首先看main.cpp

int main()
{
    CHIP_ERROR err = AppTask::Instance().StartApp();

    LOG_ERR("Exited with code %" CHIP_ERROR_FORMAT, err.Format());
    return err == CHIP_NO_ERROR ? EXIT_SUCCESS : EXIT_FAILURE;
}

例程代码是C++写的，但是开发者后续也可添加C代码，和其他的NCS工程开发起来没有什么区别。C代码添加自己的线程即可，和C++互相不干扰。

main函数中，只是调用了AppTask这个类的启动函数，便启动了Matter协议栈。

并且，正常情况下这个函数应该永远不退出。

AppTask.h

class AppTask {
public:
    static AppTask &Instance()
    {
        static AppTask sAppTask;
        return sAppTask;
    };

    CHIP_ERROR StartApp();

    static void IdentifyStartHandler(Identify *);
    static void IdentifyStopHandler(Identify *);

private:
    AppTask() = default; // 这一行是我添加的

    CHIP_ERROR Init();
    void ToggleMoveType();

    static void OpenHandler(const WindowButtonAction &action);
    static void CloseHandler(const WindowButtonAction &action);

    static void ButtonEventHandler(Nrf::ButtonState state, Nrf::ButtonMask hasChanged);

    OperationalState mMoveType{ OperationalState::MovingUpOrOpen };
    bool mMovementTimerActive{ false };
    bool mOpenButtonIsPressed{ false };
    bool mCloseButtonIsPressed{ false };
    bool mMoveTypeRecentlyChanged{ false };
};

AppTask这个类，涵盖了应用层的所有任务。

注意到，这个类采用了单例模式，其默认构造函数没有定义（为了安全，应该改为private，空的构造函数）。

意思是，这个类只能有1个对象实例，代码的其他地方不能通过静态定义或者动态allocate这个对象。
要调用这个类的函数时，必须使用AppTask::Instance() 这个唯一的实例对象，例如：

CHIP_ERROR err = AppTask::Instance().StartApp();

这也是非常合理的，因为这个类管理的是当前设备的硬件行为。一块板子上的硬件外设本来就有唯一性，定义多个对象实例没有意义。

AppTask.cpp

前面看到，在main.cpp中执行了AppTask::Instance().StartApp()这个函数。

CHIP_ERROR AppTask::StartApp()
{
    ReturnErrorOnFailure(Init());

    while (true) {
        Nrf::DispatchNextTask();
    }

    return CHIP_NO_ERROR;
}

它首先初始化了Matter。然后处理事件循环。

Matter初始化

AppTask::Init()中进行了Matter协议栈的初始化。

所有Nrf::类中的函数，都是nrf/samples/matter/common提供的，不是Matter SDK原始的API。其目的是封装和简化Matter例程代码。

第一部分是初始化Matter Stack

第二部分是注册硬件按钮回调函数

第三部分是注册Matter事件回调函数，这部分最重要。设备何时开启蓝牙广播、何时入网、断开连接，都在里面有回调.现在注册的是common里面提供的默认回调函数。你可以把这个函数拷贝出来到AppTask.cpp，并重写自己的功能，再注册回去。

第四部分是开启Matter协议栈。

AppTask事件循环

这个事件循环，其实和Zephyr Work Queue (k_work)的功能差不多。在各种Matter或者硬件中断的回调函数中，我们希望能够快速退出回调，防止卡中断或者协议栈，因此可以把一些耗时的任务提交到Workqueue中去运行（Workqueue有单独的线程）。

使用Zephyr Work Queue 当然是可以的，但是比较麻烦的是每次都要自己定义一个k_work结构体，还要初始化这个work，注册k_work的回调，重复性的代码比较多。

Matter例程是C++编写的，因此利用了C++的Lambda表达式可以作为匿名函数的功能：
简单理解，Lambda表达式就是：

[args...] {
      ... // your code
}

这是个匿名函数。直接把它整体丢进队列，事件循环中就可以从队列中取出这个函数，然后执行了。省去了定义函数名和函数指针的麻烦，例如：

// Matter Identify事件回调，要求设备LED闪烁，以辨识设备
void AppTask::IdentifyStartHandler(Identify *)
{
    // 此函数的参数，就是一个完整的lambda表达式，整体作为匿名函数传参
    Nrf::PostTask([] {
        WindowCovering::Instance().GetLiftIndicator().SuppressOutput();
        Nrf::GetBoard().GetLED(Nrf::DeviceLeds::LED2).Blink(Nrf::LedConsts::kIdentifyBlinkRate_ms);
    });
}

此外，[]中的内容叫作捕获组，可以把当前函数的局部变量捕获到lambada表达式中，当作参数传递使用，非常方便。例如：

// 硬件按钮事件回调，需要调用比较耗时的开启或关闭窗帘函数
void AppTask::ButtonEventHandler(Nrf::ButtonState state, Nrf::ButtonMask hasChanged)
{
    if (OPEN_BUTTON_MASK & hasChanged) {
        WindowButtonAction action =
            (OPEN_BUTTON_MASK & state) ? WindowButtonAction::Pressed : WindowButtonAction::Released;
        Nrf::PostTask([action] { OpenHandler(action); });
    }

    if (CLOSE_BUTTON_MASK & hasChanged) {
        WindowButtonAction action =
            (CLOSE_BUTTON_MASK & state) ? WindowButtonAction::Pressed : WindowButtonAction::Released;
        Nrf::PostTask([action] { CloseHandler(action); });
    }
}

zcl_callbacks.cpp

前面Matter协议栈初始化后，BLE和Thread就全部被Matter接管并初始化好了，无需开发者再关注。
包括配网的功能已经全部被SDK实现。

Matter要开发的，其实就是如何处理数据交互（Endpoint, Cluster, Attributes）。

Matter的数据模型都是通过ZAP Tool进行图形化编辑的，编辑后自动生成代码。

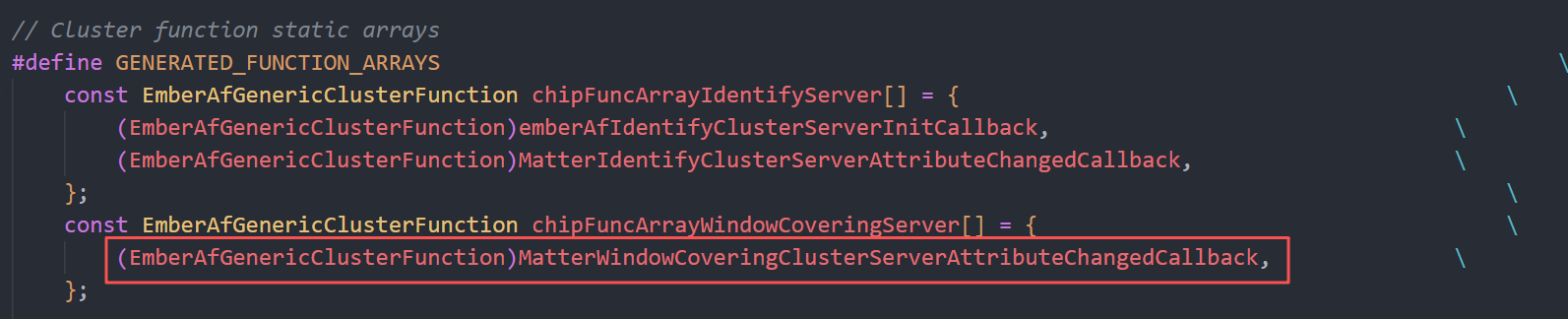

但是自动生成的代码是空的，应用层需要实现这个代码。

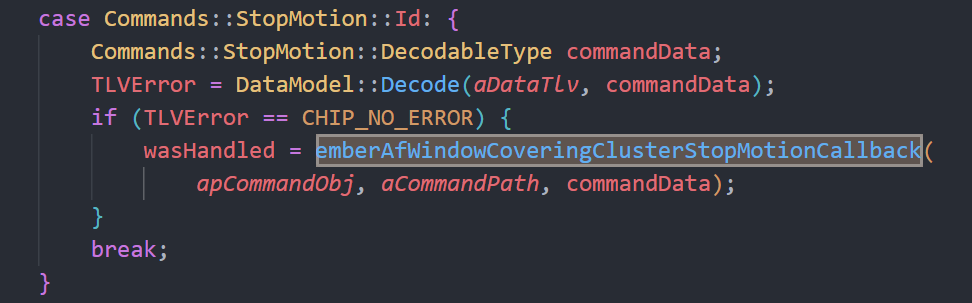

例如，zcl_callbacks.cpp中，就实现了当自己Attributes被网络中的其他设备修改时，要执行的回调函数。
每个Attribute都有自己的ID，通过ID来判断是哪个Attribute被修改了。

WindowCovering.cpp

WindowCovering类，提供的就是“真正”的窗帘控制代码了。前面ZCL的回调之中调用的就是WindowCovering类的代码。

但是实际上这里是用LED的亮度变化来模拟窗帘的打开程度。这个class的代码不重要，开发者完全可以把它删了改成自己的。只需要能够完美处理zcl_callback.cpp中的回调事件即可。

而且由于同时支持竖向窗帘和横向窗帘，这个类的代码写的比较复杂。

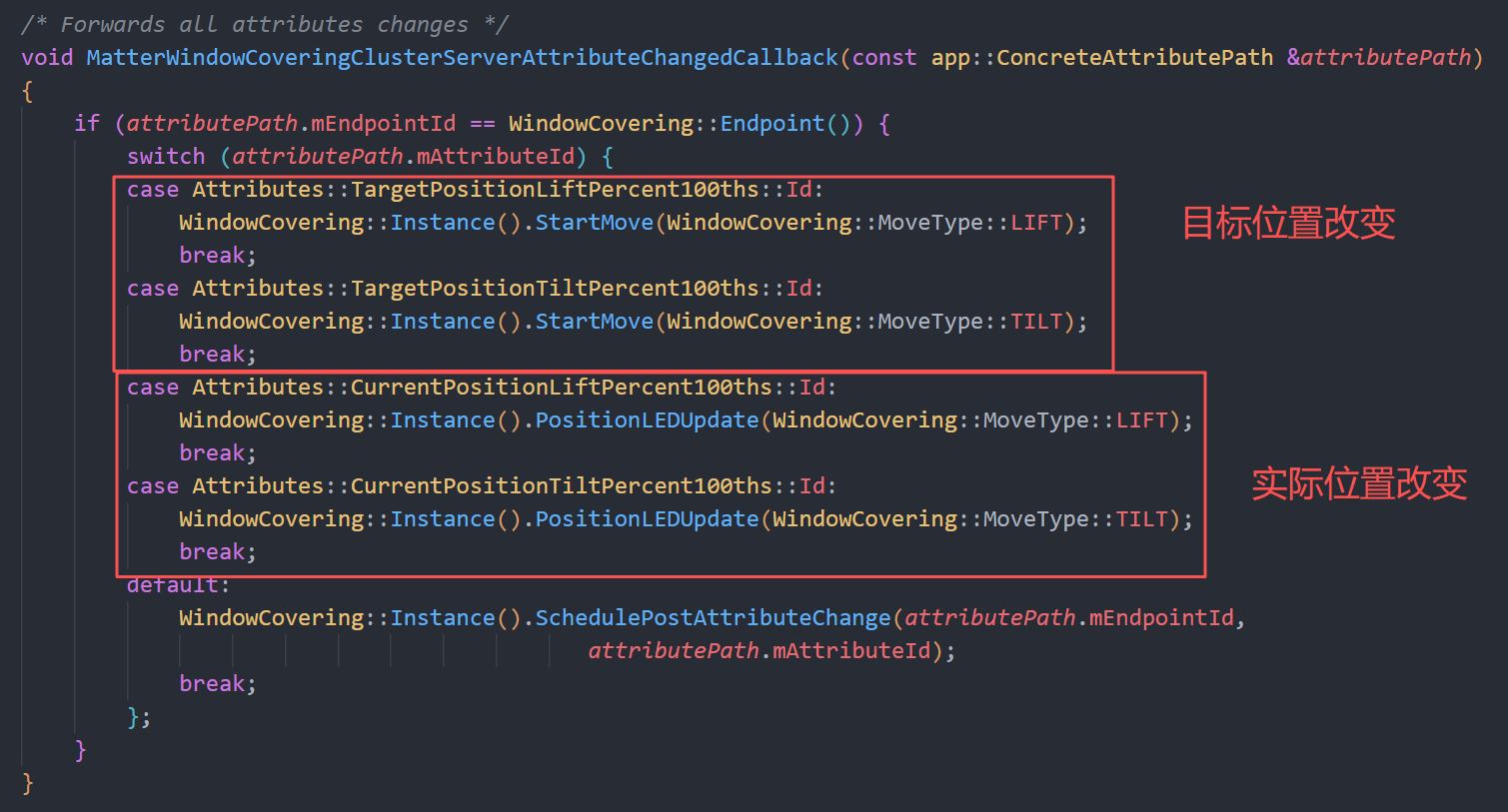

这里简单分为两类：

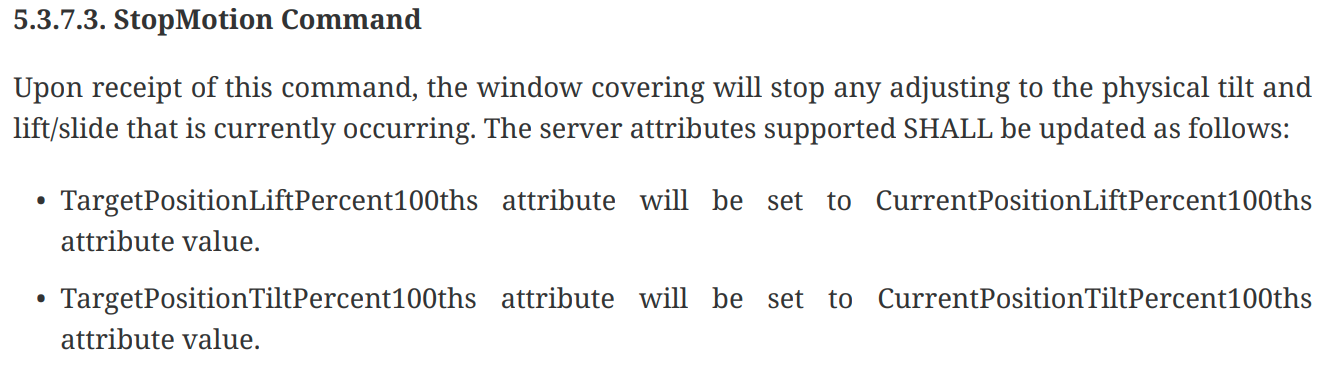

• 窗帘目标位置发生改变：执行StartMove函数。注意这里并没有传递参数，告知具体的目标位置是什么。因为Attribute是随时可读的，可以在后续具体执行运动时，再去Get这个Attribute值。
• 窗帘实际位置发生改变：更新LED状态。同理，也不需要传参。

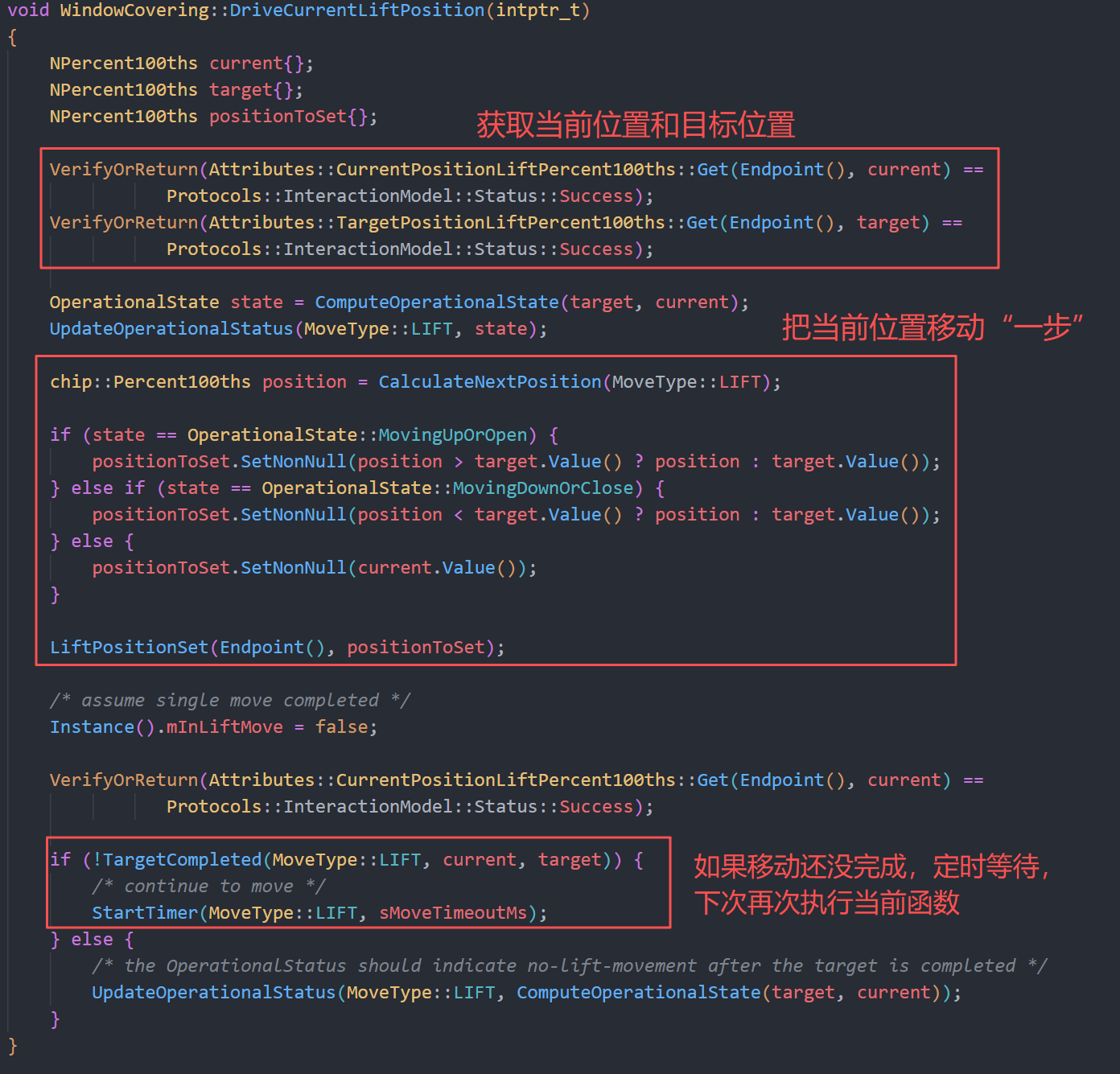

这里直接跳到以下函数：

从前面的StartMove(….LIFT)，调用到上面展示的DriveCurrentLiftPosition()函数，中间跳转了很多层。本质上就是为了模拟窗帘的运动。

DriveCurrentLiftPosition()是一个软定时器的回调函数。每200ms把当前位置向目标位置挪动一步，一步是初始差值的5%，用来模拟窗帘慢慢移动到窗帘的实际位置。这里细节我们不必过于深究，只需要知道Matter API如何调用：

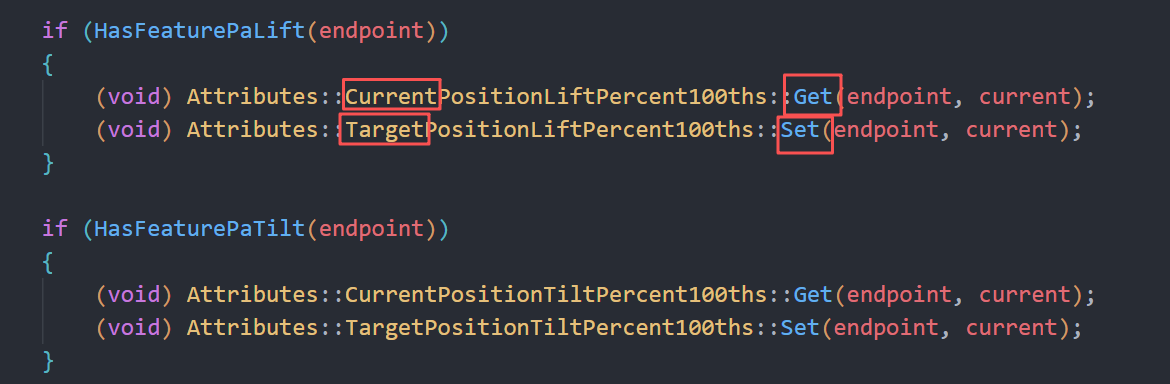

• 要Get Attribute值，需要调用Attributes::属性名::Get(Endpoint(), xxx)
• 要Set Attribute值，需要调用Attributes::属性名::Set(Endpoint(), xxx)

这里的参数Endpoint()其实就是个整数。因为WindowCovering这个类，也是一个单例模式的类。它对应的就是Endpoint1：

// WindowCovering.h中class的定义
static constexpr chip::EndpointId Endpoint() { return 1; };

此外，注意上述Attribute操作的API是在窗帘Cluster的name space调用的，如果开发其他产品，要换成其他的namespace：

using namespace chip::app::Clusters::WindowCovering;

总结

AppTask这个类负责应用层的杂项业务代码，有自己的事件循环（占用main线程）。也负责Matter协议栈的初始化。

default_zap/zap_generated下的代码是zap tool根据Matter数据模型自动生成的。用户可以用zap tool来修改当前工程的Matter数据模型。自动生成的代码只有定义，没有实现。开发者需要实现这些应用层代码。

WindowCovering这个类，是Nordic提供的应用层示例代码，用LED的灯光亮度来模拟窗帘的运动。开发者完全可以实现自己的类，而不必继续使用这个类。只需学习它的Attribute的操作方法，以及各种Matter API的使用即可。

5. 实战-增加电量显示

参考Matter标准文档

在添加新的Cluster前，首先要参考Matter的标准文档。

电池电量不属于application cluster，而是在核心规范中定义。我们直接参考matter-1-3-core-specification.pdf

电源相关的cluster定义在11.7 Power Source Cluster。

使用ZAP Tool修改数据模型

为自己的当前build打开一个nRF Connect命令行：

现在也可以从这里打开：

输入以下命令：

west zap-gui
##
# 可添加参数：
# -z zap配置文件位置. 也就是$(pwd)/src/default_zap/window-app.zap
# -j zcl.json模板位置
# -m Matter SDK安装位置
##

现在直接执行上述命令，会自动连网安装zap tool，不需要自己手动下载。也不需要添加参数设置位置。会按照SDK的zap tool的相对路径来查找。

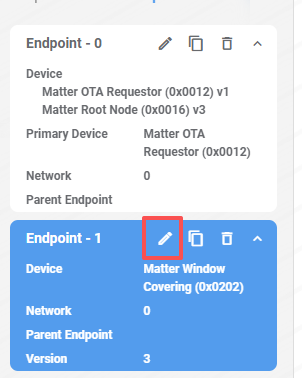

在Endpoint 1中，因为PowerSource不属于application cluster，而是Matter的Cluster，所以在CHIP（Connect Home over IP）分类下寻找。

选中Power Source Cluster，并开启Server。Server的含义是存储Attribute的地方，可以被Client读取或修改。

再点击右侧齿轮进行进一步修改。

可以先什么都不改，直接用west zap-generate生成代码，相当于进行了一次代码格式化。代码格式化后commit一次。后续改了zap，再生成代码，就方便通过git看自动生成了哪些callback。

每个Cluster会有很多Feature。例如核心规范中规定，有4个Feature。电源线供电，电池供电，可充电电池，可更换电池。

其中，Conformance字段表示某种依赖性。方括号[]的意思是依赖，如果想要使能RECHG或者REPLC，就必须要使能BAT。

由于我们要显示电池电量，电池电量这个Attribute肯定是属于BAT这个Feature的，因此Feature Map的Bit 1就要置1。也就是把FeatureMap置为0x02：

(这里显示out of range是ZAP Tool的显示bug，实际是正确的)

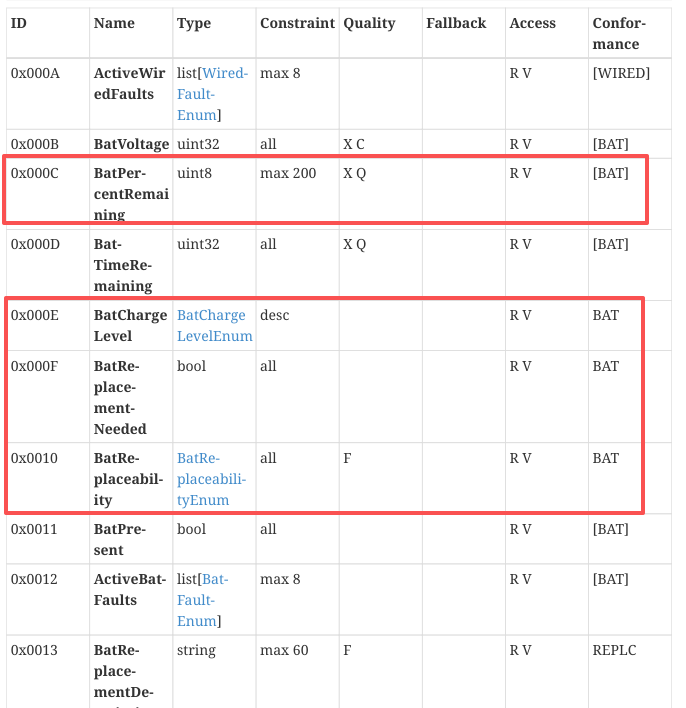

继续阅读文档，发现BatPercentRemaining这个Attribute就是我们需要的电池电量。取值范围是0-200。

并且其依赖[BAT]这个Feature，这个我们前面已经设置好了。

但是，后面还有三个Attribute，他们的Conformance是不带方括号的BAT。

不带方括号的意思是，当使能了BAT，就必须要开启这三项attribute:

• BatChargeLevel：枚举（正常、电量低、状态危险）
• BatReplacementNeeded：bool，电池是否需要更换
• BatReplaceability：枚举（未定义、不可更换、用户可更换、返厂可更换）

总共要开启4项：

点击File->Save保存。保存后，通过git会发现window-app.zap数据模型文件已经新增了Power Source cluster。

自动生成数据模型对应的代码

使用west zap-generate自动按照默认路径生成代码.

west zap-generate
##
# 可添加参数：
# -z zap配置文件位置. 也就是$(pwd)/src/default_zap/window-app.zap
# -o 自动生成代码的位置。不能用相对路径。
# -m Matter SDK安装位置
##

现在不需要添加参数设置位置。会按照SDK的zap tool的相对路径来查找。

通过git查看新增的代码：

自动生成代码后，会发现只增加了一个InitCallback.

因为电池电量不可能被其他设备写，只能被读，所以不会新增一个像窗帘那样的AttributeChangedCallback.

添加回调

在zcl_callbacks.cpp中实现上述新增的callback

void emberAfPowerSourceClusterInitCallback(EndpointId endpoint) {

    Protocols::InteractionModel::Status status;

    uint32_t featureMap;
    ::chip::app::Clusters::PowerSource::Attributes::FeatureMap::Get(endpoint, &featureMap);
    ChipLogProgress(Zcl, "PowerSource::Attributes::FeatureMap = 0x%x", featureMap);

    // 要确保在zap-gui中已经配置feature支持电池电量
    __ASSERT((featureMap & 0x02) != 0, "PowerSource::Attributes::FeatureMap does not support battery!");

    app::DataModel::Nullable<uint8_t> BatPercentRemaing;
    status = ::chip::app::Clusters::PowerSource::Attributes::BatPercentRemaining::Get(endpoint, BatPercentRemaing);
    if (BatPercentRemaing.IsNull()) {
        BatPercentRemaing.SetNonNull(100);
        status = ::chip::app::Clusters::PowerSource::Attributes::BatPercentRemaining::Set(endpoint, 100);
        if (status != Protocols::InteractionModel::Status::Success) {
            ChipLogError(Zcl, "Failed to set PowerSource %s: %x", "BatPercentRemaining", to_underlying(status));
        }
    }
}

这个多出来的回调并没有那么严格，上面是一个示例，只是打印一些log而已。

只需要学会电池电量的attribute如何设置即可。后续在业务代码中直接调用相关函数，进行设置。注意把代码放到事件循环中执行。

验证效果

在设备详情页面多了电量显示。但是一直是0，因为只在InitCallback中设置电量是不够的，要在程序运行起来后去设置。

注意电量范围是0-200，因此要设置200才是100%电量
