1. 简介

本文介绍的是通用的Matter OTA操作，使用 chip-tool 和 chip-ota-provider-app 命令行工具进行测试，在Nordic nRF Connect SDK和Nordic开发板上实现。

Nordic也在Matter例程上支持普通的蓝牙或者串口DFU，使用的是MCUMgr和SMP，本文不涉及那部分。感兴趣参考《官方文档》。

只有一个建议：官方文档中使用的命令行串口DFU工具mcumgr写的不好，每次发包间隔sleep了20ms，传输很慢，还要装Go环境。建议换成这个Rust写的命令行工具mcumgr-client，直接是可执行文件不用装环境，且速度很快。

Matter的OTA分为两个角色：

  • OTA Requester：一般就是Matter设备（accessories）。
  • OTA Provider：用来提供Matter升级固件的设备，比如苹果的HomePod音箱。

Matter OTA roles

OTA Requester 可以定期从同一个Matter网络（Fabric）的OTA Provider查询是否有新固件升级。

OTA Provider可以从DCL获取新固件的URL链接，然后在本地缓存固件。当OTA Requester请求新固件时，就通过Matter网络（指IPv6）传输给它。

Parties to the Matter OTA process

注意这里DCL是不存储固件的，而是只存储固件的URL。因此厂商还需要有一个公开的服务器来存放升级固件。厂商还要负责把固件URL发布到DCL，可以参考Google Developer的Matter文档。

此外，OTA Provider和Matter Controller不一定是同一台设备。只要它们在同一Matter网络即可。

Matter OTA流程图

Matter OTA流程图

2. 本地OTA测试

2.1. 准备环境

方案一：

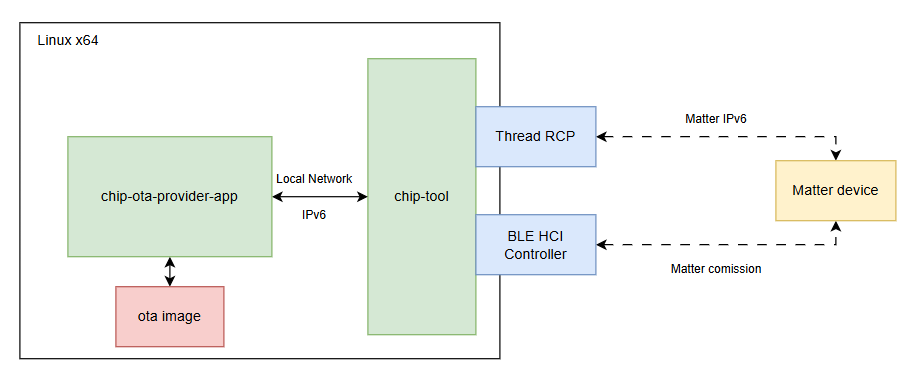

  • x64 Linux环境：同时运行chip-tool和chip-ota-provier，并且自带OTBR
  • 运行Matter例程的Nordic开发板1块

image-20251020172415027

方案二（暂未验证）：

  • 树莓派：运行OTBR和chip-tool
  • x64 Linux环境，必须和树莓派位于同一网段，互通IPv6和mDNS。无需OTBR，只运行chip-ota-provier
  • 运行Matter例程的Nordic开发板1块

image-20251020185835648

为了简单，本文会按照方案一来进行搭建。直接在Windows11电脑里的WSL2环境中进行测试。环境搭建方案参考：《在WSL2中搭建Matter CHIP Tool环境》

其实方案一也可以全部在树莓派中实现。但是Nordic没有提供编译好的aarch64版本chip-ota-provier。如果你需要在树莓派中实现，需要在树莓派上自己编译chip-ota-provier。

2.2. 准备Matter设备和升级固件

烧录固件

在nRF Connect SDK中编译完一个Matter例程后，烧录到开发板中作为Matter设备。

可参考：《Nordic Matter开发与例程详解》

修改固件版本号

有2种版本号需要修改。必须版本号不同才能升级，其中Matter的版本号必须增大才能升级。

（1）Zephyr固件版本号

Zephyr中进行OTA时需要用到的版本号。有两种方式设置：

  1. 工程根目录有一个VERSION文件，其内容就是版本号：

    VERSION_MAJOR = 2
    VERSION_MINOR = 5
    PATCHLEVEL = 99
    VERSION_TWEAK = 0
    EXTRAVERSION = dev

    分别为：主版本号、次版本号、补丁号和可选的 TWEAK 字段。

    • 如果EXTRAVERSION不为空，版本号就是：2.5.99-dev+0

    • 如果EXTRAVERSION为空，版本号就是：2.5.99+0

  2. 也可以在prj.conf中配置版本号，例如：

    CONFIG_MCUBOOT_IMGTOOL_SIGN_VERSION="2.5.99+0"

这个版本号是Zephyr和MCUBoot进行DFU的时候需要检查的版本号。其中VERSION文件的配置方式优先级更高，如果VERSION文件和CONFIG_MCUBOOT_IMGTOOL_SIGN_VERSION配置同时存在，会采用VERSION文件的版本号。

（2）Matter版本号

Matter版本号是一个32bit的数字和一个字符串。其中字符串是给人阅读的。

CONFIG_CHIP_DEVICE_SOFTWARE_VERSION=33921280
CONFIG_CHIP_DEVICE_SOFTWARE_VERSION_STRING="2.5.99+0"

这两个版本号会展示在Matter的Basic Information Cluster中。

数字版本33921280的含义是0x02059900，对应2.5.99+0。但是实际上，没有任何强制要求。不论是Zephyr固件版本，还是Matter数字版本，还是Matter字符串版本。它们之间都没有任何强制的联系。

只要开发者明白这三个版本号表达的是同一个版本就行了，因此为了方便，可以像上面这样定义版本。

【注意】

在进行Matter OTA时，只能升级，不能降级。因此CONFIG_CHIP_DEVICE_SOFTWARE_VERSION要变大，最大为4294967295（ 2^32 - 1）

我们在工程中把这些版本号改大，重新编译一下即可：

CONFIG_CHIP_DEVICE_SOFTWARE_VERSION=50397441
CONFIG_CHIP_DEVICE_SOFTWARE_VERSION_STRING="3.1.1+1"
VERSION_MAJOR = 3
VERSION_MINOR = 1
PATCHLEVEL = 1
VERSION_TWEAK = 1
EXTRAVERSION =

获得升级后的固件

升级后的固件在build目录下：

  • merged.hex：用于J-link烧录的，合并bootloader和application的完整固件

  • merged_CPUNET.hex：双核SoC（例如nRF5340）才有的网络核合并固件，J-link烧录用

  • dfu_application.zip：进行MCUMgr SMP DFU时需要的升级包

  • matter.ota：Matter OTA用的镜像

我们这里只需要matter.ota

3. 进行升级

首先确保chip-tool环境已经启动，见《在WSL2中搭建Matter CHIP Tool环境》

启动chip-ota-provider-app

下载Nordic编译好的chip-ota-provider-app_x64工具：Releases · nrfconnect/sdk-connectedhomeip，重命名为chip-ota-provider-app，并添加到path环境变量，然后追加可执行权限：

chmod a+x ./chip-ota-provider-app

准备好前面的升级固件matter.ota，

在Linux环境中启动chip-ota-provider-app：

chip-ota-provider-app -f matter.ota

配网chip-ota-provider-app

然后另开一个命令行窗口，运行chip-tool，把chip-ota-provider-app添加进Matter网络：

chip-tool pairing onnetwork 1 20202021

这里的Node id是1，也就是说配网成功后，后面是用这个Node id当作句柄来使用chip-tool控制它。

后面配网其他Matter设备时，不能用重复的Node id。

进程会占用当前终端一直打印。

配网Matter设备

另起一个终端。

我这里是配网一个Matter over Thread设备：

chip-tool pairing ble-thread 2 hex:0e08000000000001000000030000144a0300000e35060004001fffe002089058d9507229551e0708fd3f0a8f0d5b72650510f84ccfaf2bc84fa9e54860e035b6b940030f4f70656e5468726561642d31386138010218a80410288ad8a6ab55aacf7583788fde4c2ef60c0402a0f7f8 20202021 3840 --bypass-attestation-verifier true
  • 注意设备端要开启Matter配网广播。某些例程上电就会开启，某些要按一下button1 (54系开发板是Button0)。
  • 注意node id不要再用相同的，我这里用2
  • --bypass-attestation-verifier true可以跳过验证DAC证书，我这里只是测试

给Matter设备配置OTA Provider

chip-tool otasoftwareupdaterequestor write default-otaproviders '[{"fabricIndex": 1, "providerNodeID": 1, "endpoint": 0}]' 2 0

这里的2就是我们要操作的Matter设备，对应上一步配网的设备

给OTA Provider配置ACL

chip-tool accesscontrol write acl '[{"fabricIndex": 1, "privilege": 5, "authMode": 2, "subjects": [112233], "targets": null}, {"fabricIndex": 1, "privilege": 3, "authMode": 2, "subjects": null, "targets": null}]' 1 0

这里的1就对应我们要操作的chip-ota-provider-app进程。

在 Matter OTA（设备固件升级）过程中，配置 ACL（Access Control List，访问控制列表）是为了确保只有被授权的节点能够对 OTA Provider（固件提供者）发送命令和进行操作。ACL 是一种安全机制，用于管理和强制执行对节点Endpoint及其相关Cluster实例的访问权限规则。

执行OTA

两种方式。如果固件编译时携带了CONFIG_CHIP_LIB_SHELL=y，则可以用设备的串口终端命令操作设备来请求ota:

uart:~$ matter ota query

如果没有携带，则可以用chip-tool来发起OTA

chip-tool otasoftwareupdaterequestor announce-otaprovider 1 0 0 0 2 0

参数：

  • Provider Node ID：配网chip-ota-provider-app时输入的1
  • Provider Vendor ID：测试时直接输入0
  • Announcement Reason：测试时直接输入0
  • Provider Endpoint ID：通常在Endpoint 0
  • Requestor Node ID：配网Matter设备时输入的2
  • Requestor Endpoint ID：通常在Endpoint 0

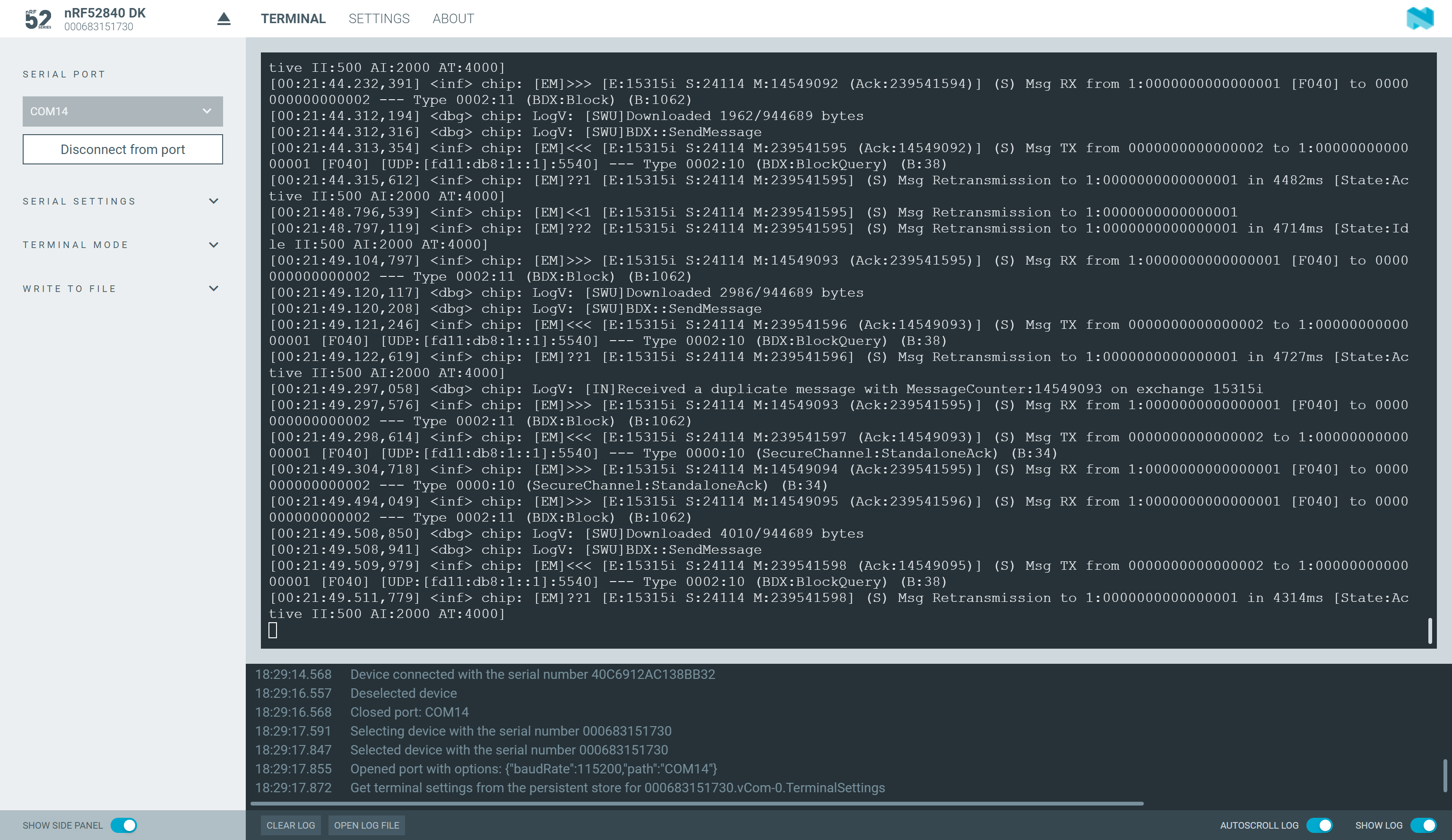

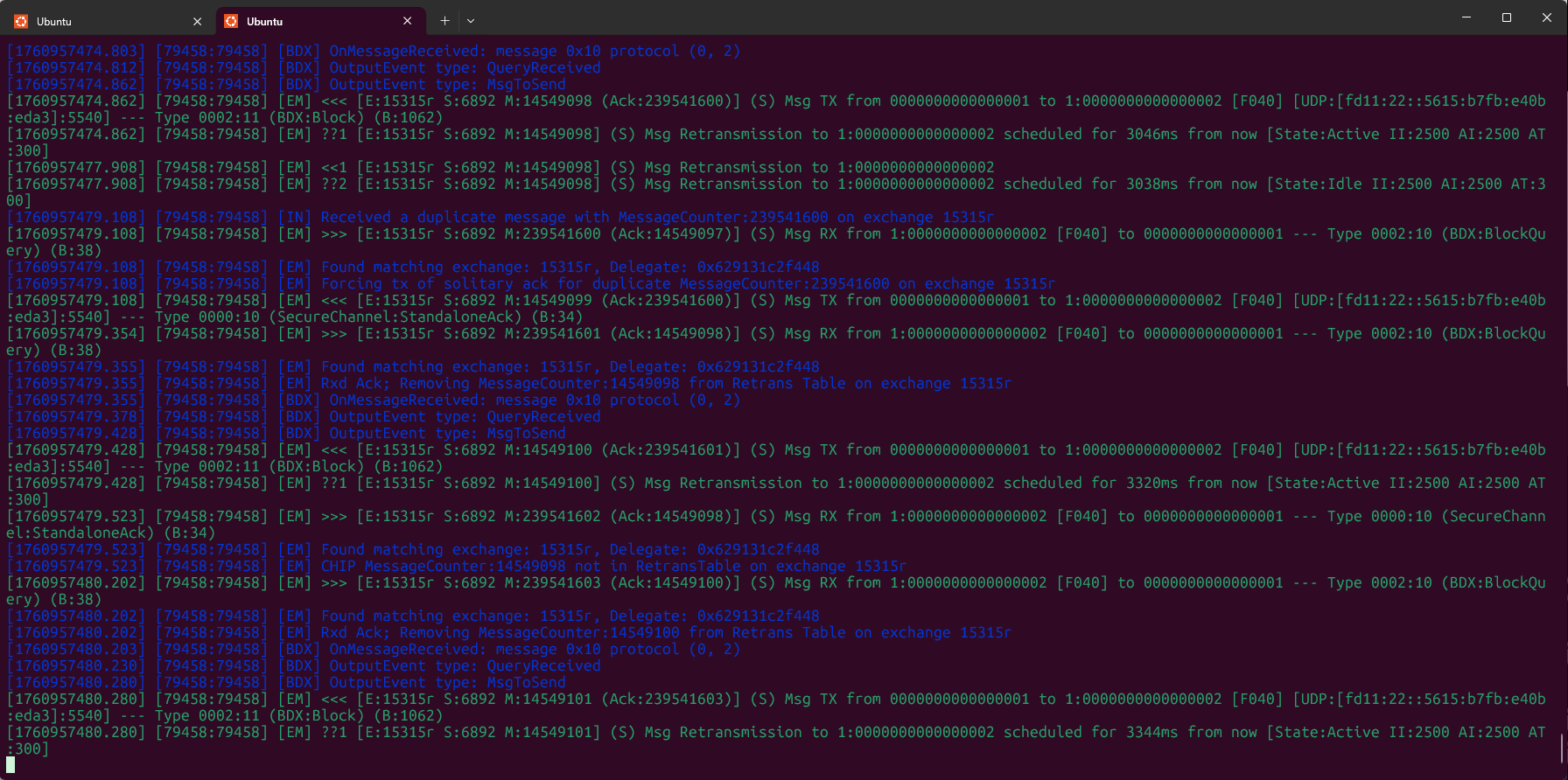

然后就可以看到chip-ota-provider-app进程和Matter设备之间在传输固件了：

image-20251020185143174

image-20251020185121673

这里网络通道走的是Thread，而不是BLE。过程非常久接近一个小时，比SMP DFU慢很多，尤其是Thread SSED（Synchronized Sleepy End Device）和ICD（Intermittently Connected Device）模式时，消息交换速度会显著变慢。

但是好在实际场景下不需要用户手机靠近设备亮屏等待升级。

升级完毕后，会打印日志：

image-20251020193749063

注意，在NCS中，Matter升级完毕后会自动调用boot_write_img_confirmed()，因此无需再次调用这个函数来让mcuboot确认升级成功。
